AP/APC rada

Výkonný a presný lineárny systém

až o cca. 25% vyššie momenty ako bežné planétové prevodovky
vôľa v ozubení 1 arc. min so zvýšenou odolnosťou
posuvná sila až 204 308 Nm pri 1,5 m/s
široký rozsah prevodových pomerov až 5500:1
pastorok na výstupe s patentovanou zubovou spojkou
kompaktná zástavba, jednoduchá výmena pastorku
presné ozubené hrebene a pastorky od Mn3 do Mn10
vysoká účinnosť – až 97%, veľmi tichý a presný chod
mazivo pre celú dobu životnosti
Certifikácia ATEX

AP/APC rada planétových prevodoviek s výstupnou prírubou a patentovanou zubovou spojkou vyniká vysokým krútiacim momentom s takmer bezvôľovou presnosťou a vysokým radiálnym ako aj axiálnym zaťažením.

Prevodovky AP/APC využívajú 100% optimalizované šikmé ozubenie a 4 ozubené kolesá planétového súkolia pre každý stupeň. Vďaka špeciálnemu spôsobu výroby vnútorného ozubenia nestráca svoju presnosť počas životnosti.

Hlavné využitie je predovšetkým vo vysoko presných CNC strojoch, v spojení s ozubenými pastorkami a hrebeňmi alebo v aplikáciách s vysokou dynamikou pohybu.

Navrhnuté predovšetkým pre cyklickú (S5) prevádzku
Výstupná príruba s patentovanou zubovou spojkou. Možnosť pripojenia adaptéra (FPD) s ISO prírubou.
Telo z nerezovej ocele, príruba pre motor z čierneho hliníku
Výstupný moment: T_2N: 205 Nm – 13 875 Nm

Prevodové pomery :

1-stupňová: 4 / 5,5
2-stupňová: 16 / 20 / 22 / 27,5 / 28 / 38,5 / 40 / 55
3-stupňová: 64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400

Vôľa v ozubení pre všetky stupne ≤ 1 arcmin po dlhú dobu používania

Vysoká účinnosť :

1-stupňová: ≥ 97%
2-stupňová: ≥ 94%
3-stupňová: ≥ 92%
Jednoduchá montáž.
Nízka hlučnosť, vysoká presnosť.
Možnosť prevodu až i=200 v uhlovej variante (APK/APCK)
Veľkosti: AP/APC 110; AP/APC 140; AP/APC 200; AP/APC 255; AP/APC 285; AP/APC 355; AP/APC 450.
Prevodovka spĺňa ATEX certifikáciu do prostredia s nebezpečenstvom výbuchu.

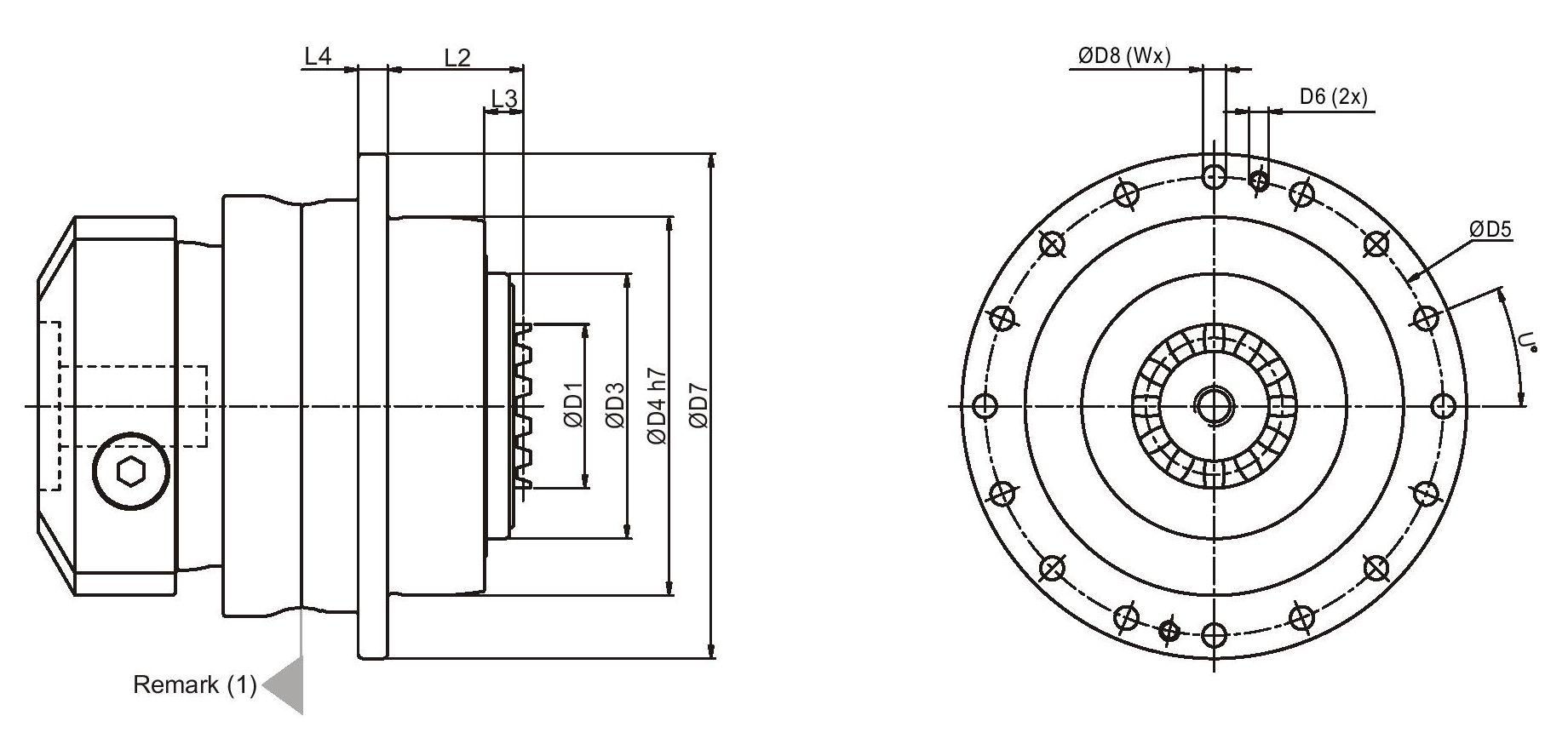

Príklad objednávacieho kódu:

Rada AP / APC		Stupeň	Prevod	AP/APC 090	AP/APC 110	AP/APC 140	AP/APC 200	AP/APC 255	AP/APC 285	AP/APC 355	AP/APC 450
Nominálny výstupný moment T_2N	Nm	1	4	205	460	790	1700	2580	4875	-	-
		1	5,5	200	370	645	1430	2175	4060	-	-
		2	16	255	470	800	1,730	2,625	4,955	-	-
			20	255	470	805	1,735	2,630	4,965	-	-
			22	200	375	650	1,445	2,200	4,100	6,995	13,810
			27,5	200	375	655	1,450	2,200	4,105	7,000	13,825
			28	250	470	805	1,735	2,635	4,970	-	-
			38,5	200	375	655	1,450	2,200	4,110	7,010	13,845
			40	95	225	650	1,610	2,640	4,980	-	-
			55	130	315	655	1,450	2,205	4,110	7,020	13,855
		3	64	260	470	805	1,740	2,640	4,985	-	-
			88	200	380	655	1,450	2,205	4,115	7,025	13,865
			100	260	470	805	1,745	2,645	4,990	-	-
			110	200	380	655	1,450	2,205	4,115	7,025	13,870
			140	260	470	810	1,745	2,645	4,990	-	-
			154	200	380	655	1,450	2,205	4,120	7,030	13,875
			160	210	385	810	1,745	2,645	4,990	-	-
			200	260	475	810	1,745	2,645	4,990	-	-
			220	200	380	655	1,450	2,205	4,120	7,030	13,875
			280	260	475	810	1,745	2,645	4,990	-	-
			400	95	225	650	1,610	2,645	4,995	-	-
Bezpečnostný STOP moment T_2NOT3	Nm	1,2,3	4~400	3 násobok T_2N
Maximálny akceleračný moment	Nm	1,2,3	4~400	1,5 násobok T_2N
Moment na prázdno	Nm	1	4~5,5	1,5	2,5	7,1	14	22	28	-	-
		2	16~55	0,6	1,1	3,7	8	12	18	17	26
		3	64~400	0,35	0,7	1,6	4	4,5	6,5	6	12
Vôľa	arcmin	1	4~5,5	≤ 1
Vôľa	arcmin	2,3	16~400	≤ 2
Torzná tuhosť	Nm/arcmin	1,2,3	4~400	42	95	205	650	1,200	1,800	2,850	5,700
Nominálna vstupná rýchlosť	ot/min	1	4~5,5	3,600	3,600	3,000	2,700	2,100	2,100	-	-
		2	16~55	4,600	4,600	4,000	3,700	2,200	3,100	3,500	2,000
		3	64~400	5,000	5,000	4,600	4,000	4,000	3,400	3,100	2,500
Maximálna vstupná rýchlosť	ot/min	1	4~5,5	6,000	6,000	5,000	4,500	4,000	3,500	-	-
		2	16~55	7,000	7,000	6,000	5,500	4,500	4,500	4,000	3,500
		3	64~400	7,000	7,000	7,000	6,000	6,000	5,000	4,500	4,000
Max. axiálne zaťaženie F_2a	N	1,2,3	4~400	2,220	4,070	8,530	17,000	26,900	39,200	101,500	143,700
Max. klopný moment M_2k	Nm	1,2,3	4~400	280	480	1,310	3,530	5,920	9,230	29,100	63,300
Prevádzková teplota	ºC	1,2,3	4~400	-10°C ~ 90°C
Mazanie		1,2,3	4~400	Syntetické mazivo
Trieda ochrany		1,2,3	4~400	IP65
Montážne pozície		1,2,3	4~400	Všetky polohy
Hlučnosť (n₁=3000 ot/min, bez zaťaženia)	dB(A)	1	4~5,5	≤ 59	≤ 64	≤ 66	≤ 66	≤ 68	≤ 68	-	-
		2	16~55	≤ 60	≤ 62	≤ 64	≤ 66	≤ 67	≤ 67	≤ 68	≤ 70
		3	64~400	≤ 60	≤ 62	≤ 64	≤ 66	≤ 66	≤ 67	≤ 67	≤ 68
Účinnosť	%	1	4~5,5		≥ 97 %
		2	16~55		≥ 94 %
		3	64~400		≥ 92 %

Momenty zotrvačnosti

Model číslo		AP/APC 090			AP/APC 110			AP/APC 140			AP/APC 200			AP/APC 255			AP/APC 285			AP/APC 355		AP/APC 450
Ø ^(A)	stupeň	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	2	3	2	3
14	kg.cm²	-	-	0,16	-	-	0,21	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
19		0,42	0,21	0,19	1,84	0,66	0,63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
24		0,66	0,6	-	4,11	3,94	-	6,83	5,04	0,68	-	-	-	-	-	-	-	-	-	-	-	-	-
28		3,94	-	-	5,48	-	-	6,69	6,33	4,52	-	-	5,04	-	-	7,18	-	-	-	-	-	-	-
32		-	-	-	7,36	-	-	9,60	8,73	-	-	10,10	6,33	-	-	10,01	-	-	-	-	-	-	-
35		-	-	-	14,04	-	-	15,05	14,04	-	15,79	15,54	8,73	-	17,75	15,54	-	-	17,75	-	-	-	-
38		-	-	-	16,71	-	-	20,82	19,05	-	21,30	21,32	14,04	-	23,26	21,32	-	27,05	23,26	-	23,26	-	27,05
42		-	-	-	-	-	-	22,71	-	-	23,43	23,20	19,05	24,84	25,40	-	-	28,95	25,40	28,79	25,40	-	28,95
48		-	-	-	-	-	-	55,58	-	-	59,06	56,07	-	60,55	61,02	-	64,93	64,66	61,02	92,76	61,02	106,06	64,66
55		-	-	-	-	-	-	-	-	-	-	-	-	88,20	-	-	92,99	-	-	105,41	-	118,67	-
60		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	115,80	-	-	-	-	127,37	-
