Veľký výkon s vysokou presnosťou

  • výstupná príruba pre pastorok podľa ISO 9409
  • 9 veľkostí: 64 mm až 450 mm
  • výstupný moment až 10 915 Nm vôle v ozubení až 1 arc.min so zvýšenou odolnosťou
  • až 4 stupňové prevedenie s pomerom 10.000: 1 (≤2 arc. min)
  • vysoká účinnosť až 97%, tichý a presný chod
  • tuhé mazivo pre celú životnosť
  • prevodovky možno spojiť s akýmkoľvek motorom priebehu niekoľkých sekúnd
  • certifikácia ATEX

Popis

Parametre

Rozmery

Konfigurátor

3D modely

Na stiahnutie

Dotaz na produkt

Rada planétových prevodoviek Apex AHK s výstupnou prírubou vyniká vysokým radiálnym, axiálnym zaťažením pri maximálnej presnosti a zaťažení. Prevodovka AHK využíva 100% optimalizované šikmé ozubenie, ktoré umožňuje vysoký momentový prenos s vysokou presnosťou pri nízkej hlučnosti. Priamym prevedením je potom rada prevodoviek AH.

Rada planétových prevodoviek Apex AHK využíva technológiu zosilnených ložísk. Výstupom je ISO príruba.

  • Navrhnuté pre trvalú (S1) alebo cyklickú (S5) prevádzku
  • Telo z nerezovej ocele, príruba pre motor z čierneho hliníka
  • Výstupná príruba pre pastorok ISO podľa 9409
  • Výstupný moment:
    • T2N :  24 Nm - 5610 Nm
  • Prevodové pomery
    • 2-stupňová AHK: 12 / 15 / 16 / 20 / 20 / 25 / 28 / 35 / 40 / 19 / 50 / 70 / 100
    • 3-stupňová AHKA: 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1000
    • 3-stupňová AHKB: 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1000
    • 4-stupňová AHK: 1225 / 1400 / 1750 / 2000 / 2800 / 3500 / 5000 / 7000 / 10 000
  • Malá vôľa v ozubení
    • 2-stupňová: ≤ 3 arcmin / ≤ 2 arcmin
    • 3-stupňová: ≤ 2 arcmin / ≤ 2 arcmin
    • 4-stupňová: ≤ 2 arcmin / ≤ 2 arcmin
  • Vysoká účinnosť
    • 2-stupňová: ≥ 94%
    • 3-stupňová:  ≥ 92%
    • 4-stupňová:  ≥ 90%
  • Jednoduchá montáž
  • Nízka hlučnosť
  • Kompaktné prevedenie
  • Veľkosti: AHK 064 / AHK 090 / AHK 110 / AHK 140 / AHK 200 / AHK 255 / AHK 285 / AHK 355 / AHK 450
  • Prevodovka spĺňa ATEX certifikáciu do prostredia s nebezpečenstvom výbuchu.
Uhlové prevedenie planétovej prevodovky AHK
AHK 2-stupňová AHKA 3-stupňová AHKB 3-stupňová AHK 4-stupňová
2-st 3-sta 3-stb 4-st

Príklad objednávacieho kódu:



AHK064-012 , AHK064-016 , AHK064-020 , AHK064-025 , AHK064-028 , AHK064-035 , AHK064-040 , AHK064-049 , AHK064-050 , AHK064-070 , AHK064-100 , AHK090-012 , AHK090-016 , AHK090-020 , AHK090-025 , AHK090-028 , AHK090-035 , AHK090-040 , AHK090-049 , AHK090-050 , AHK090-070 , AHK090-100 , AHK110-012 , AHK110-016 , AHK110-020 , AHK110-025 , AHK110-028 , AHK110-035 , AHK110-040 , AHK110-049 , AHK110-050 , AHK110-070 , AHK110-100 , AHK140-012 , AHK140-016 , AHK140-020 , AHK140-025 , AHK140-028 , AHK140-035 , AHK140-040 , AHK140-049 , AHK140-050 , AHK140-070 , AHK140-100 , AHK200-012 , AHK200-016 , AHK200-020 , AHK200-025 , AHK200-028 , AHK200-035 , AHK200-040 , AHK200-049 , AHK200-050 , AHK200-070 , AHK200-100 , AHK255-015 , AHK255-020 , AHK255-025 , AHK255-035 , AHK255-049 , AHK255-050 , AHK255-070 , AHK255-100 , AHK285-015 , AHK285-020 , AHK285-025 , AHK285-035 , AHK285-049 , AHK285-050 , AHK285-050 , AHK285-070 , AHK285-100 , AHK285-10000 , AHK285-1225 , AHK285-1400 , AHK285-1750 , AHK285-2000 , AHK285-2800 , AHK285-3500 , AHK285-5000 , AHK285-7000 , AHK355-015 , AHK355-020 , AHK355-025 , AHK355-035 , AHK355-049 , AHK355-050 , AHK355-070 , AHK355-100 , AHK355-10000 , AHK355-1225 , AHK355-1400 , AHK355-1750 , AHK355-2000 , AHK355-2800 , AHK355-3500 , AHK355-5000 , AHK355-7000 , AHK450-10000 , AHK450-1225 , AHK450-1400 , AHK450-1750 , AHK450-2000 , AHK450-2800 , AHK450-3500 , AHK450-5000 , AHK450-7000 , AHKA285-100 , AHKA285-1000 , AHKA285-125 , AHKA285-140 , AHKA285-175 , AHKA285-200 , AHKA285-250 , AHKA285-350 , AHKA285-500 , AHKA285-700 , AHKA355-100 , AHKA355-1000 , AHKA355-125 , AHKA355-140 , AHKA355-175 , AHKA355-200 , AHKA355-250 , AHKA355-350 , AHKA355-500 , AHKA355-700 , AHKA450-100 , AHKA450-1000 , AHKA450-125 , AHKA450-140 , AHKA450-175 , AHKA450-200 , AHKA450-250 , AHKA450-350 , AHKA450-500 , AHKB090-064 , AHKB090-084 , AHKB090-100 , AHKB090-1000 , AHKB090-125 , AHKB090-140 , AHKB090-175 , AHKB090-200 , AHKB090-250 , AHKB090-280 , AHKB090-350 , AHKB090-400 , AHKB090-500 , AHKB090-700 , AHKB110-064 , AHKB110-084 , AHKB110-100 , AHKB110-1000 , AHKB110-125 , AHKB110-140 , AHKB110-175 , AHKB110-200 , AHKB110-250 , AHKB110-280 , AHKB110-350 , AHKB110-400 , AHKB110-500 , AHKB110-700 , AHKB140-064 , AHKB140-084 , AHKB140-100 , AHKB140-1000 , AHKB140-125 , AHKB140-140 , AHKB140-175 , AHKB140-200 , AHKB140-250 , AHKB140-280 , AHKB140-350 , AHKB140-400 , AHKB140-500 , AHKB140-700 , AHKB200-064 , AHKB200-084 , AHKB200-100 , AHKB200-1000 , AHKB200-125 , AHKB200-140 , AHKB200-175 , AHKB200-200 , AHKB200-250 , AHKB200-280 , AHKB200-350 , AHKB200-400 , AHKB200-500 , AHKB200-700 , AHKB255-100 , AHKB255-1000 , AHKB255-125 , AHKB255-140 , AHKB255-175 , AHKB255-200 , AHKB255-250 , AHKB255-280 , AHKB255-350 , AHKB255-500 , AHKB255-700 , AHKB285-100 , AHKB285-1000 , AHKB285-125 , AHKB285-140 , AHKB285-175 , AHKB285-200 , AHKB285-250 , AHKB285-350 , AHKB285-500 , AHKB285-700 , AHKB355-100 , AHKB355-1000 , AHKB355-125 , AHKB355-140 , AHKB355-175 , AHKB355-200 , AHKB355-250 , AHKB355-350 , AHKB355-500 , AHKB355-700 , AHKC064-004 , AHKC064-005 , AHKC064-007 , AHKC064-008 , AHKC064-010 , AHKC090-004 , AHKC090-005 , AHKC090-007 , AHKC090-008 , AHKC090-010 , AHKC090-021 , AHKC090-031 , AHKC090-046 , AHKC090-061 , AHKC090-091 , AHKC110-004 , AHKC110-005 , AHKC110-007 , AHKC110-008 , AHKC110-010 , AHKC110-021 , AHKC110-031 , AHKC110-046 , AHKC110-061 , AHKC110-091 , AHKC140-004 , AHKC140-005 , AHKC140-007 , AHKC140-008 , AHKC140-010 , AHKC140-021 , AHKC140-031 , AHKC140-046 , AHKC140-061 , AHKC140-091 , AHKC200-004 , AHKC200-005 , AHKC200-007 , AHKC200-008 , AHKC200-010 , AHKC200-021 , AHKC200-031 , AHKC200-046 , AHKC200-061 , AHKC200-091 , AHKC255-005 , AHKC255-007 , AHKC255-010 , AHKC255-021 , AHKC255-031 , AHKC255-046 , AHKC255-061 , AHKC255-091 , AHKC285-005 , AHKC285-007 , AHKC285-010 , AHKC285-021 , AHKC285-031 , AHKC285-046 , AHKC285-061 , AHKC285-091 , AHKC355-021 , AHKC355-031 , AHKC355-046 , AHKC355-061 , AHKC355-091 , AHKC450-021 , AHKC450-031 , AHKC450-046 , AHKC450-061 , AHKC450-091

PARAMETRE prevodovky AHK

Model Stupeň Prevod AHK 064 AHK 090 AHK 110 AHK 140 AHK 200 AHK 255 AHK 285 AHK 355
Nominálny výstupný moment T2N Nm 2 12 95 195 360 615 1 315 - - -
15 - - - - - 1 770 3 330 5 595
16 95 200 360 615 1 320 - - -
20 95 200 360 615 1 320 1 775 3 335 5 605
25 80 170 310 535 1 165 1 775 3 335 5 610
28 92 200 360 615 1 325 - - -
35 80 170 310 535 1 170 1 775 3 340 5 615
40 60 160 340 615 1 325 - - -
49 60 130 250 440 990 1 510 2 550 4 820
50 50 170 310 535 1 170 1 775 3 000 5 500
70 60 130 250 440 990 1 510 2 550 4 820
100 24 55 160 290 655 1 005 1 685 3 315
Bezpečnostný STOP moment T2NOT Nm 2 12 - 100 2-násobok T2N
Maximálny akceleračný moment Nm 2 12 - 100 1,5 násobok T2N
Moment na prázdno Nm 2 12 - 100 1 1,3 2 3,1 6 13 16 20
Vôľa (2) arcmin 2 12 - 100 ≤ 3 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzná tuhosť Nm/arcmin 2 12 - 100 12 27 56 116 389 642 1 275 2 500
Nominálna vstupná rýchlosť nIN ot/min 2 12 - 100 3 000 3 000 2 800 2 700 2 200 2 100 2 000 1 600
Max. vstupná rýchlosť n1B ot/min 2 12 - 100 6 000 6 000 6 000 4 500 4 500 4 000 3 000 2 500
Max. axiálne zaťaženie F2a N 2 12 - 100 1 690 2 220 4 070 8 530 17 000 26 900 39 200 101 500
Max. ohýbací moment M2k Nm 2 12 - 100 120 280 480 1 310 3 530 5 920 9 230 29 100
Životnosť (4) hodiny 2 12 - 100 20 000 hodín
Prevádzková teplota °C 2 12 - 100 -10°C - 90°C
Trieda ochrany 2 12 - 100 IP65
Mazanie 2 12 - 100 Syntetické mazivo
Montážne pozície 2 12 - 100 Všetky polohy
Hlučnosť (3) dB(A) 2 12 - 100 ≤ 64 ≤ 66 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74
Účinnosť % 2 12 - 100 ≥ 94%

1. Prevod (i = N vstup / N výstup)
2. Vôľa je meraná 2% nominálneho výstupného momentu T2N
3. Tieto hodnoty sú merané u prevodovky s prevodom 100 pri 3 000 ot / min bez zaťaženia
4. Nepretržitá prevádzka nie je odporúčaná

PARAMETRE prevodovky AHKA

Model Stupeň Prevod AHKA 285 AHKA 355 AHKA 450
Nominálny výstupný moment T2N Nm 3 100 3 345  5 620  10 965
125 3 345  5 625 10 970
140 3 345 5 625 10 970
175 3 345 5 625 10 970
200 3 345 5 625 10 975
250 3 345 5 625 10 975
350 3 345 5 630 10 975
500 3 345 5 350 9 050
700 2 555 4 825 9 600
1 000 1 650 3 250 6 785
Bezpečnostný STOP moment T2NOT Nm 3 100 - 1 000  2 násobok T2N
Maximálny akceleračný moment Nm 3 100 - 1 000 1,5 násobok T2N
Moment na prázdno Nm 3 100 - 1 000 6 6 13
Vôľa (2) arcmin 3 100 - 1 000 ≤ 2 ≤ 2 ≤ 2
Torzná tuhosť Nm/arcmin 3 100 - 1 000 1 275 2 500 5 100
Nominálna vstupná rýchlosť nIN ot/min 3 100 - 1 000 2 100 2 100 2 000
Max. vstupná rýchlosť n1B ot/min 3 100 - 1 000 4 000 4 000 3 000
Max. axiálna zaťaženie F2a N 3 100 - 1 000 39 200 101 500 143 700
Max. ohýbací moment M2k Nm 3 100 - 1 000 9 230 29 100 63 300
Životnosť (4) hodiny 3 100 - 1 000 20 000 hodin
Prevádzková teplota °C 3 100 - 1 000 -10°C - 90°C
Trieda ochrany 3 100 - 1 000 IP65
Mazanie 3 100 - 1 000 Syntetické mazivo
Montážne pozície 3 100 - 1 000 Všetky polohy
Hlučnosť (3) dB(A) 3 100 - 1 000 ≤ 72 ≤ 74 ≤ 76
Účinnosť % 3 100 - 1 000 ≥ 92%

1. Prevod (i = N vstup / N výstup)
2. Vôľa je meraná 2% nominálneho výstupného momentu T2N
3. Tieto hodnoty sú merané u prevodovky s prevodom 100 pri 3 000 ot / min bez zaťaženia
4. Nepretržitá prevádzka nie je odporúčaná

PARAMETRE peevodovky AHKB

Model Stupeň Prevod AHKB 090 AHKB 110 AHKB 140 AHKB 200 AHKB 255 AHKB 285 AHKB 355
Nominálny výstupný moment T2N Nm 3 64 200 360 615 1 325 - - -
84 200 360 620 1 325 - - -
100 200 360 620 1 330 1 780 3 345 5 620
125 170 310 535 1 170 1 780 3 345 5 625
140 200 360 620 1 330 1 780 3 345 5 625
175 170 310 535 1 170 1 780 3 345 5 625
200 200 360 620 1 330 1 780 3 345 5 625
250 170 310 535 1 170 1 780 3 345 5 625
280 200 360 620 1 330 1 510 - -
350 170 310 535 1 170 1 775 3 345 5 630
400 160 340 620 1 330 - - -
500 170 310 535 1 170 1 780 3 000 5 500
700 130 250 440 990 1 510 2 555 4 825
1000 55 160 290 640 980 1 655 3 250
Bezpečnostný STOP moment T2NOT Nm 3 64 - 1000 2-násobok T2N
Maximálny akceleračný moment Nm 3 64 - 1000 1,5 násobok T2N
Moment na prázdno Nm 3 64 - 1000  0,2 0,2 0,3 0,4 1 1,2 1,5
Vôľa (2) arcmin 3 64 - 1000  ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzná tuhosť Nm/arcmin 3 64 - 1000  27 56 112 389 642 1 275 2 500
Nominálna vstupná rýchlosť nIN ot/min 3 64 - 1000 5 500 4 600 4 600 4 000 3 700 3 400 3 100
Max. vstupná rýchlosť n1B ot/min 3 64 - 1000 7 000 7 000 7 000 6 000 5 500 5 000 4 500
Max. axiálne zaťaženie F2a N 3 64 - 1000 2 220 4 070 8 530 17 000 26 900 39 200 101 500
Max. ohýbací moment M2k Nm 3 64 - 1000 280 480 1 310 3 530 5 920 9 230 29 100
Životnosť (4) hodiny 3 64 - 1000 20 000 hodín
Prevádzková teplota °C 3 64 - 1000 -10°C - 90°C
Trieda ochrany 3 64 - 1000 IP65
Mazanie 3 64 - 1000 Syntetické mazivo
Montážne pozície 3 64 - 1000 Všetky polohy
Hlučnosť (3) dB(A) 3 64 - 1000 ≤ 66 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74
Účinnosť % 3 64 - 1000 ≥ 92%

1. Prevod (i = N vstup / N výstup)
2. Vôľa je meraná 2% nominálneho výstupného momentu T2N
3. Tieto hodnoty sú merané u prevodovky s prevodom 100 pri 3 000 ot / min bez zaťaženia
4. Nepretržitá prevádzka nie je odporúčaná

PARAMETRE prevodovky AHK

Model Stupeň Prevod AHK 285 AHK 355 AHK 450
Nominálny výstupný moment T2N Nm 4 1 225 3 350 5 630 10 980
1 400 3 350 5 630 10 980
1 750 3 350 5 630 10 980
2 000 3 350 5 630 10 980
2 800 2 555 4 825 9 600
3 500 3 350 5 630 10 980
5 000 3 350 5 350 9 050
7 000 2 625 4 960 10 115
10 000 1 975 3 870 8 325
Bezpečnostný STOP moment T2NOT Nm 4 64 - 1000 2-násobok T2N
Maximálny akceleračný moment Nm 4 64 - 1000 1,5 násobok T2N
Moment na prázdno Nm 4 64 - 1000 0,4 0,4 1
Vôľa (2) arcmin 4 64 - 1000  ≤ 2 ≤ 2 ≤ 2
Torzná tuhosť Nm/arcmin 4 64 - 1000 1 275 2 500 5 100
Nominálna vstupná rýchlosť nIN ot/min 4 64 - 1000 3 700 3 700 3 400
Max. vstupná rýchlosť n1B ot/min 4 64 - 1000 5 500 5 500 5 000
Max. axiálne zaťaženie F2a N 4 64 - 1000 39 200 101 500 143 700
Max. ohýbací moment M2k Nm 4 64 - 1000 9 230 29 100 63 300
Životnosť (4) hodiny 4 64 - 1000 20 000 hodín
Prevádzková teplota °C 4 64 - 1000 -10°C - 90°C
Trieda ochrany 4 64 - 1000 IP65
Mazanie 4 64 - 1000 Syntetické mazivo
Montážne pozície 4 64 - 1000 Všetky polohy
Hlučnosť (3) dB(A) 4 64 - 1000 ≤ 72 ≤ 74 ≤ 76
Účinnosť % 4 64 - 1000 ≥ 90%

1. Prevod (i = N vstup / N výstup)
2. Vôľa je meraná 2% nominálneho výstupného momentu T2N
3. Tieto hodnoty sú merané u prevodovky s prevodom 100 pri 3 000 ot / min bez zaťaženia
4. Nepretržitá prevádzka nie je odporúčaná

PARAMETRE prevodovky AHKC

Model Stupeň Prevod AHKC 064 AHKC 090 AHKC 110 AHKC 140 AHKC 200 AHKC 255 AHKC 285 AHKC 355 AHKC 450
Nominálny výstupný moment T2N Nm 1 4 31 80 210 415 1 005 - - - -
5 35 80 210 415 1 005 2 050 3 250 - -
7 30 70 180 350 820 1 750 2 410 - -
8 35 80 210 415 1 005 - - - -
10 35 80 210 415 1 005 2 050 3 250 - -
2 21 - 85 220 430 1 065 2 100 3 340 5 320 10 750
31 - 70 185 365 860 1 790 2 470 5 720 9 100
46 - 60 155 305 675 1 080 1 890 3 460 7 800
61 - 70 185 365 860 1 790 2 470 5 720 9 100
91 - 60 155 305 675 1 080 1 890 3 460 7 800
Bezpečnostný STOP moment T2NOT Nm 1, 2 4 - 91 2-násobok T2N
Maximálny akceleračný moment Nm 1, 2 4 - 91 1,5 násobok T2N
Moment na prázdno Nm 1 4 - 10 2 2,5 5,8 12 25 48 95 - -
2 21 - 91 1 1,5 2,5 4 9 18,5 35 75 148
Vôľa (2) arcmin 1 4 - 10 ≤ 3 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 - -
2 21 - 91 - ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzná tuhosť Nm/arcmin 1, 2 4 - 91 12 27 56 112 389 642 1 275 2 500 5 100
Nominálna vstupná rýchlosť nIN ot/min 1 4 - 10 5 000 3 600 3 000 2 300 1 800 1 500 1 100 - -
2 21 - 91 - 4 600 4 000 3 000 2 300 1 800 1 500 1 500 1 100
Max. vstupná rýchlosť n1B ot/min 1 4 - 10 7 000 6 000 5 500 4 500 3 500 3 000 2 200 - -
2 21 - 91 - 7 000 6 500 5 500 4 500 3 500 3 000 3 000 2 200
Max. axiálne zaťaženie F2a N 1, 2 4 - 91 1 690 2 220 4 070  8 530 17 000 26 900 39 200 101 500  143 700
Max. ohýbací moment M2k Nm 1, 2 4 - 91 120 280 480  1 310  3 530 5 920 9 230 29 100  63 300
Životnosť (4) hodiny 1, 2 4 - 91 20 000 hodín
Prevádzková teplota °C 1, 2 4 - 91 -10°C - 90°C
Trieda ochrany 1, 2 4 - 91 IP65
Mazanie 1, 2 4 - 91 Syntetické mazivo
Montážne pozície 1, 2 4 - 91 Všetky polohy
Hlučnosť (3) dB(A) 1 4 - 10 ≤ 68 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74 - -
2 21 - 91 - ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74 ≤ 74 ≤ 76
Účinnosť % 1 4 - 10 ≥ 95%
2 21 - 91 ≥ 93%

1. Prevod (i = N vstup / N výstup)
2. Vôľa je meraná 2% nominálneho výstupného momentu T2N
3. Tieto hodnoty sú merané u prevodovky s prevodom 100 pri 3 000 ot / min bez zaťaženia
4. Nepretržitá prevádzka nie je odporúčaná

AHK064-012 , AHK064-016 , AHK064-020 , AHK064-025 , AHK064-028 , AHK064-035 , AHK064-040 , AHK064-049 , AHK064-050 , AHK064-070 , AHK064-100 , AHK090-012 , AHK090-016 , AHK090-020 , AHK090-025 , AHK090-028 , AHK090-035 , AHK090-040 , AHK090-049 , AHK090-050 , AHK090-070 , AHK090-100 , AHK110-012 , AHK110-016 , AHK110-020 , AHK110-025 , AHK110-028 , AHK110-035 , AHK110-040 , AHK110-049 , AHK110-050 , AHK110-070 , AHK110-100 , AHK140-012 , AHK140-016 , AHK140-020 , AHK140-025 , AHK140-028 , AHK140-035 , AHK140-040 , AHK140-049 , AHK140-050 , AHK140-070 , AHK140-100 , AHK200-012 , AHK200-016 , AHK200-020 , AHK200-025 , AHK200-028 , AHK200-035 , AHK200-040 , AHK200-049 , AHK200-050 , AHK200-070 , AHK200-100 , AHK255-015 , AHK255-020 , AHK255-025 , AHK255-035 , AHK255-049 , AHK255-050 , AHK255-070 , AHK255-100 , AHK285-015 , AHK285-020 , AHK285-025 , AHK285-035 , AHK285-049 , AHK285-050 , AHK285-050 , AHK285-070 , AHK285-100 , AHK285-10000 , AHK285-1225 , AHK285-1400 , AHK285-1750 , AHK285-2000 , AHK285-2800 , AHK285-3500 , AHK285-5000 , AHK285-7000 , AHK355-015 , AHK355-020 , AHK355-025 , AHK355-035 , AHK355-049 , AHK355-050 , AHK355-070 , AHK355-100 , AHK355-10000 , AHK355-1225 , AHK355-1400 , AHK355-1750 , AHK355-2000 , AHK355-2800 , AHK355-3500 , AHK355-5000 , AHK355-7000 , AHK450-10000 , AHK450-1225 , AHK450-1400 , AHK450-1750 , AHK450-2000 , AHK450-2800 , AHK450-3500 , AHK450-5000 , AHK450-7000 , AHKA285-100 , AHKA285-1000 , AHKA285-125 , AHKA285-140 , AHKA285-175 , AHKA285-200 , AHKA285-250 , AHKA285-350 , AHKA285-500 , AHKA285-700 , AHKA355-100 , AHKA355-1000 , AHKA355-125 , AHKA355-140 , AHKA355-175 , AHKA355-200 , AHKA355-250 , AHKA355-350 , AHKA355-500 , AHKA355-700 , AHKA450-100 , AHKA450-1000 , AHKA450-125 , AHKA450-140 , AHKA450-175 , AHKA450-200 , AHKA450-250 , AHKA450-350 , AHKA450-500 , AHKB090-064 , AHKB090-084 , AHKB090-100 , AHKB090-1000 , AHKB090-125 , AHKB090-140 , AHKB090-175 , AHKB090-200 , AHKB090-250 , AHKB090-280 , AHKB090-350 , AHKB090-400 , AHKB090-500 , AHKB090-700 , AHKB110-064 , AHKB110-084 , AHKB110-100 , AHKB110-1000 , AHKB110-125 , AHKB110-140 , AHKB110-175 , AHKB110-200 , AHKB110-250 , AHKB110-280 , AHKB110-350 , AHKB110-400 , AHKB110-500 , AHKB110-700 , AHKB140-064 , AHKB140-084 , AHKB140-100 , AHKB140-1000 , AHKB140-125 , AHKB140-140 , AHKB140-175 , AHKB140-200 , AHKB140-250 , AHKB140-280 , AHKB140-350 , AHKB140-400 , AHKB140-500 , AHKB140-700 , AHKB200-064 , AHKB200-084 , AHKB200-100 , AHKB200-1000 , AHKB200-125 , AHKB200-140 , AHKB200-175 , AHKB200-200 , AHKB200-250 , AHKB200-280 , AHKB200-350 , AHKB200-400 , AHKB200-500 , AHKB200-700 , AHKB255-100 , AHKB255-1000 , AHKB255-125 , AHKB255-140 , AHKB255-175 , AHKB255-200 , AHKB255-250 , AHKB255-280 , AHKB255-350 , AHKB255-500 , AHKB255-700 , AHKB285-100 , AHKB285-1000 , AHKB285-125 , AHKB285-140 , AHKB285-175 , AHKB285-200 , AHKB285-250 , AHKB285-350 , AHKB285-500 , AHKB285-700 , AHKB355-100 , AHKB355-1000 , AHKB355-125 , AHKB355-140 , AHKB355-175 , AHKB355-200 , AHKB355-250 , AHKB355-350 , AHKB355-500 , AHKB355-700 , AHKC064-004 , AHKC064-005 , AHKC064-007 , AHKC064-008 , AHKC064-010 , AHKC090-004 , AHKC090-005 , AHKC090-007 , AHKC090-008 , AHKC090-010 , AHKC090-021 , AHKC090-031 , AHKC090-046 , AHKC090-061 , AHKC090-091 , AHKC110-004 , AHKC110-005 , AHKC110-007 , AHKC110-008 , AHKC110-010 , AHKC110-021 , AHKC110-031 , AHKC110-046 , AHKC110-061 , AHKC110-091 , AHKC140-004 , AHKC140-005 , AHKC140-007 , AHKC140-008 , AHKC140-010 , AHKC140-021 , AHKC140-031 , AHKC140-046 , AHKC140-061 , AHKC140-091 , AHKC200-004 , AHKC200-005 , AHKC200-007 , AHKC200-008 , AHKC200-010 , AHKC200-021 , AHKC200-031 , AHKC200-046 , AHKC200-061 , AHKC200-091 , AHKC255-005 , AHKC255-007 , AHKC255-010 , AHKC255-021 , AHKC255-031 , AHKC255-046 , AHKC255-061 , AHKC255-091 , AHKC285-005 , AHKC285-007 , AHKC285-010 , AHKC285-021 , AHKC285-031 , AHKC285-046 , AHKC285-061 , AHKC285-091 , AHKC355-021 , AHKC355-031 , AHKC355-046 , AHKC355-061 , AHKC355-091 , AHKC450-021 , AHKC450-031 , AHKC450-046 , AHKC450-061 , AHKC450-091

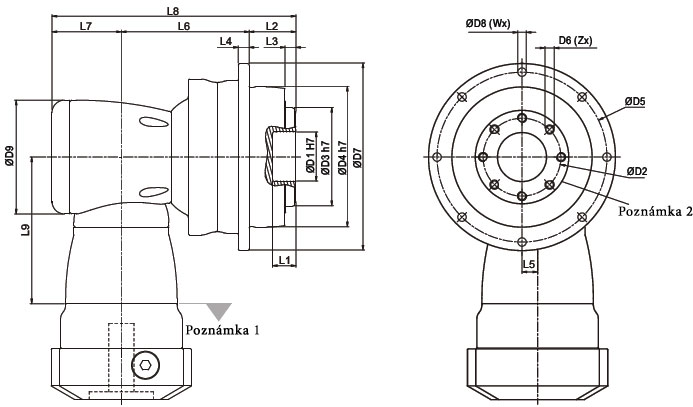

ROZMERY 2-stupňovej prevodovky AHK

rozmery-ahk1

Rozmery AHK 064 AHK 090 AHK 110 AHK 140 AHK 200 AHK 255 AHK 285 AHK 355
D1     H7 20 31,5 40 50 80 100 100 120
D2     h7 31,5 50 63 80 125 140 160 200
D3     h7 40 63 80 100 160 180 200 250
D4 64 90 110 140 200 255 285 355
D5 79 109 135 168 233 280 310 385
D6 x rozteč x hĺbka M5x0,8Px8 M6x1Px10 M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32
D7 88 120 147 180 249,5 302 332 415
D8 4,5 5,5 5,5 6,6 9 13,5 13,5 17,5
D9 73 94 116 163 210 210 255 300
L1 8 15 15 15 16 16 16 35
L2 19,5 30 29 38 50 66 75 80
L3 4 7 7 7,5 8,5 13,5 16,5 20
L4 5 7 8 10 12 18 20 45
L5 10 13 17 25 31 31 36 43
L6 87 90,5 114 147,5 175 191,5 249,5 290
L7 44,5 53 68,3 89 115 115 131 165
L8 151 173,5 211,3 274,5 340 372,5 455,5 535
L9 94 114,5 129 173,5 228 228 265,5 294,5
X v stupňoch 36 30 22,5 30 30 24 24 22,5
Y v stupňoch 36 30 22,5 30 30 24 24 22,5
Z 10 12 16 12 12 12 12 16
U v stupňoch 45 45 22,5 30 30 22,5 22,5 30
V v stupňoch 45 45 22,5 30 30 22,5 22,5 30
W 8 8 16 12 12 16 16 12

ROZMERY 3-stupňovej prevodovky AHKA

rozmery-ahka

Rozmery AHKA 285 AHKA 355 AHKA 450
D1     H7 100 120 155
D2     h7 160 200 250
D3     h7 200 250 315
D4 285 355 450
D5 310 385 490
D6 x rozteč x hĺbka M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 332 415 530
D8 13,5 17,5 22
D9 210 210 255
L1 16 35 24
L2 75 80 85
L3 16,5 20 20
L4 20 45 60
L5 31 31 36
L6 300 332 447,5
L7 115 115 131
L8 490 527 663,5
L9 228 228 265,5
X v stupňoch 24 22,5 30
Y v stupňoch 24 22,5 30
Z 12 16 12
U v stupňoch 22,5 30 30
V v stupňoch 22,5 30 30
W 16 12 12



ROZMERY 3-stupňovej prevodovky AHKB

rozmery-ahkb

Rozmery AHKB 090 AHKB 110 AHKB 140 AHKB 200 AHKB 255 AHKB 285 AHKB 355
D1     H7 31,5 40 50 80 100 100 120
D2     h7 50 63 80 125 140 160 200
D3     h7 63 80 100 160 180 200 250
D4 90 110 140 200 255 285 355
D5 109 135 168 233 280 310 385
D6 x rozteč x hĺbka  M6x1Px10 M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32
D7 120 147 180 249,5 302 332 415
D8 5,5 5,5 6,6 9 13,5 13,5 17,5
D9 94 116 163 210 210 255 300
L1 15 15 15 16 16 16 35
L2 30 29 38 50 66 75 80
L3 7 7 7,5 8,5 13,5 16,5 20
L4 7 8 10 12 18 20 45
L5 13 17 25 31 31 36 43
L6 90,5 114 147,5 175 191,5 249,5 290
L7 53 68,3 89 115 115 131 165
L8 173,5 211,3 274,5 340 372,5 455,5 535
L9 114,5 129 173,5 228 228 265,5 294,5
X v stupňoch 30 22,5 30 30 24 24 22,5
Y v stupňoch 30 22,5 30 30 24 24 22,5
Z 12 16 12 12 12 12 16
U v stupňoch 45 22,5 30 30 22,5 22,5 30
V v stupňoch 45 22,5 30 30 22,5 22,5 30
W 8 16 12 12 16 16 16

ROZMERY 4-stupňovej prevodovky AHK

rozmery-ahk2

Rozmery AHK 285 AHK 355 AHK 450
D1     H7 100 120 155
D2     h7 160 200 250
D3     h7 200 250 315
D4 285 355 450
D5 310 385 490
D6 x rozteč x hĺbka M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 332 415 530
D8 13,5 17,5 22
D9 210 210 255
L1 16 35 24
L2 75 80 85
L3 16,5 20 20
L4 20 45 60
L5 31 31 36
L6 300 332 447,5
L7 115 115 131
L8 490 527 663,5
L9 228 228 265,5
X v stupňoch 24 22,5 30
Y v stupňoch 24 22,5 30
Z 12 16 12
U v stupňoch 22,5 30 30
V v stupňoch 22,5 30 30
W 16 12 12

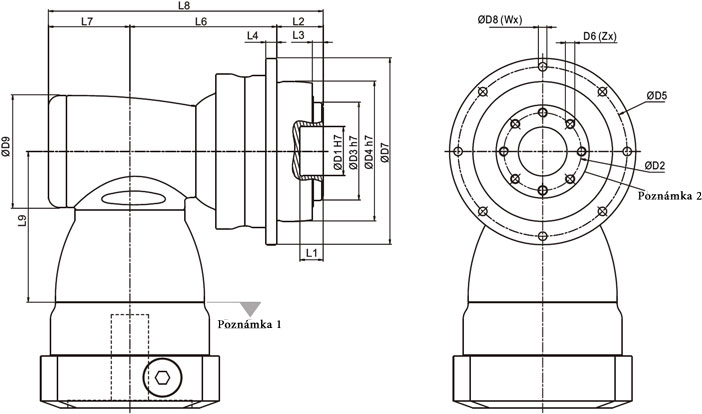

ROZMERY 1 - 2-stupňovej prevodovky AHKC

rozmery-ahkc

Rozmery AHKC 064 AHKC 090 AHKC 110 AHKC 140 AHKC 200 AHKC 255 AHKC 285 AHKC 355 AHKC 450
1-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 2-st. 2-st.
D1     H7 20 31,5 40 50 80 100 100 120 155
D2     h7 31,5  50  63 80 125  160 160 200 250
D3     h7 40  63  80 100 160 200 200  250  315
D4 64 90  110  140  200  285  285  355 450
D5 79  109  135 168  233  310  310  385  490
D6 x rozteč x hĺbka  M5x0,8Px8 M6x1Px10  M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 88  120  147 180 249,5 302 332  415  530
D8 4,5  5,5 5,5  6,6 9  13,5 13,5  17,5  22
D9 64  92 64 116 92  156 116 156 156 195 156 240 195  195 240
L1 8  15  15  15 16  16  16  35  24
L2 19,5  30  29  38  50 66  75  80  85
L3 4  7  7  7,5  8,5  13,5 16,5  20 20
L4 5  7  8 10  12  18  20  45 60
L6 92  100,5  121,5  124,5  142  175,5 174,5  185  244,5 199  264,5  265,5 307,5  339,5  463,5
L7 46,5 61,5  46,5  76 61,5 97,5 76  97,5 97,5 105,5 97,5 141 105,5 105,5 141
L8 158  192  198  229,5 232,5  311 288,5  332,5  392  370,5 428 481,5 488  525 689,5
L9 81,5  113,5  81,5 147,5  113,5 196,5  147,5  196,5  196,5 229 196,5 260  229  229  260
X v stupňoch 36  30  22,5 30  30 24 24  22,5 30
Y v stupňoch  36 30  22,5  30  30 24  24 22,5  30
Z  10 12 16  12  12 12 12  16  12
U v stupňoch  45 45  22,5 30 30 22,5 22,5  30  30
V v stupňoch  45 45 22,5  30  30  22,5 22,5  30  30
W  8  8 16 12  12  16 16 12  12

AHK064-012 , AHK064-016 , AHK064-020 , AHK064-025 , AHK064-028 , AHK064-035 , AHK064-040 , AHK064-049 , AHK064-050 , AHK064-070 , AHK064-100 , AHK090-012 , AHK090-016 , AHK090-020 , AHK090-025 , AHK090-028 , AHK090-035 , AHK090-040 , AHK090-049 , AHK090-050 , AHK090-070 , AHK090-100 , AHK110-012 , AHK110-016 , AHK110-020 , AHK110-025 , AHK110-028 , AHK110-035 , AHK110-040 , AHK110-049 , AHK110-050 , AHK110-070 , AHK110-100 , AHK140-012 , AHK140-016 , AHK140-020 , AHK140-025 , AHK140-028 , AHK140-035 , AHK140-040 , AHK140-049 , AHK140-050 , AHK140-070 , AHK140-100 , AHK200-012 , AHK200-016 , AHK200-020 , AHK200-025 , AHK200-028 , AHK200-035 , AHK200-040 , AHK200-049 , AHK200-050 , AHK200-070 , AHK200-100 , AHK255-015 , AHK255-020 , AHK255-025 , AHK255-035 , AHK255-049 , AHK255-050 , AHK255-070 , AHK255-100 , AHK285-015 , AHK285-020 , AHK285-025 , AHK285-035 , AHK285-049 , AHK285-050 , AHK285-050 , AHK285-070 , AHK285-100 , AHK285-10000 , AHK285-1225 , AHK285-1400 , AHK285-1750 , AHK285-2000 , AHK285-2800 , AHK285-3500 , AHK285-5000 , AHK285-7000 , AHK355-015 , AHK355-020 , AHK355-025 , AHK355-035 , AHK355-049 , AHK355-050 , AHK355-070 , AHK355-100 , AHK355-10000 , AHK355-1225 , AHK355-1400 , AHK355-1750 , AHK355-2000 , AHK355-2800 , AHK355-3500 , AHK355-5000 , AHK355-7000 , AHK450-10000 , AHK450-1225 , AHK450-1400 , AHK450-1750 , AHK450-2000 , AHK450-2800 , AHK450-3500 , AHK450-5000 , AHK450-7000 , AHKA285-100 , AHKA285-1000 , AHKA285-125 , AHKA285-140 , AHKA285-175 , AHKA285-200 , AHKA285-250 , AHKA285-350 , AHKA285-500 , AHKA285-700 , AHKA355-100 , AHKA355-1000 , AHKA355-125 , AHKA355-140 , AHKA355-175 , AHKA355-200 , AHKA355-250 , AHKA355-350 , AHKA355-500 , AHKA355-700 , AHKA450-100 , AHKA450-1000 , AHKA450-125 , AHKA450-140 , AHKA450-175 , AHKA450-200 , AHKA450-250 , AHKA450-350 , AHKA450-500 , AHKB090-064 , AHKB090-084 , AHKB090-100 , AHKB090-1000 , AHKB090-125 , AHKB090-140 , AHKB090-175 , AHKB090-200 , AHKB090-250 , AHKB090-280 , AHKB090-350 , AHKB090-400 , AHKB090-500 , AHKB090-700 , AHKB110-064 , AHKB110-084 , AHKB110-100 , AHKB110-1000 , AHKB110-125 , AHKB110-140 , AHKB110-175 , AHKB110-200 , AHKB110-250 , AHKB110-280 , AHKB110-350 , AHKB110-400 , AHKB110-500 , AHKB110-700 , AHKB140-064 , AHKB140-084 , AHKB140-100 , AHKB140-1000 , AHKB140-125 , AHKB140-140 , AHKB140-175 , AHKB140-200 , AHKB140-250 , AHKB140-280 , AHKB140-350 , AHKB140-400 , AHKB140-500 , AHKB140-700 , AHKB200-064 , AHKB200-084 , AHKB200-100 , AHKB200-1000 , AHKB200-125 , AHKB200-140 , AHKB200-175 , AHKB200-200 , AHKB200-250 , AHKB200-280 , AHKB200-350 , AHKB200-400 , AHKB200-500 , AHKB200-700 , AHKB255-100 , AHKB255-1000 , AHKB255-125 , AHKB255-140 , AHKB255-175 , AHKB255-200 , AHKB255-250 , AHKB255-280 , AHKB255-350 , AHKB255-500 , AHKB255-700 , AHKB285-100 , AHKB285-1000 , AHKB285-125 , AHKB285-140 , AHKB285-175 , AHKB285-200 , AHKB285-250 , AHKB285-350 , AHKB285-500 , AHKB285-700 , AHKB355-100 , AHKB355-1000 , AHKB355-125 , AHKB355-140 , AHKB355-175 , AHKB355-200 , AHKB355-250 , AHKB355-350 , AHKB355-500 , AHKB355-700 , AHKC064-004 , AHKC064-005 , AHKC064-007 , AHKC064-008 , AHKC064-010 , AHKC090-004 , AHKC090-005 , AHKC090-007 , AHKC090-008 , AHKC090-010 , AHKC090-021 , AHKC090-031 , AHKC090-046 , AHKC090-061 , AHKC090-091 , AHKC110-004 , AHKC110-005 , AHKC110-007 , AHKC110-008 , AHKC110-010 , AHKC110-021 , AHKC110-031 , AHKC110-046 , AHKC110-061 , AHKC110-091 , AHKC140-004 , AHKC140-005 , AHKC140-007 , AHKC140-008 , AHKC140-010 , AHKC140-021 , AHKC140-031 , AHKC140-046 , AHKC140-061 , AHKC140-091 , AHKC200-004 , AHKC200-005 , AHKC200-007 , AHKC200-008 , AHKC200-010 , AHKC200-021 , AHKC200-031 , AHKC200-046 , AHKC200-061 , AHKC200-091 , AHKC255-005 , AHKC255-007 , AHKC255-010 , AHKC255-021 , AHKC255-031 , AHKC255-046 , AHKC255-061 , AHKC255-091 , AHKC285-005 , AHKC285-007 , AHKC285-010 , AHKC285-021 , AHKC285-031 , AHKC285-046 , AHKC285-061 , AHKC285-091 , AHKC355-021 , AHKC355-031 , AHKC355-046 , AHKC355-061 , AHKC355-091 , AHKC450-021 , AHKC450-031 , AHKC450-046 , AHKC450-061 , AHKC450-091

Konfigurátor 3D modelov podľa typu motora

Vyššie uvedené 3D modely sú s náhodne vygenerovanou motorovou prírubou. Pre vygenerovanie 3D modelu podľa typu motora použite náš Konfigurátor.

Súhlasím so spracovaním osobných údajov na marketingové a obchodné účely spoločnosti APEX DYNAMICS SLOVAKIA s.r.o.
