AT-H

Kužeľové špirálové prevodovky

  • materiál prevodovky AT nerezová oceľ
  • 10 možností usporiadania vstupného / výstupného hriadeľa vrát. dutého hriadeľa
  • 9 veľkostí: 65 mm až 280 mm
  • rozsah momentov 12 až 3200 Nm
  • široký rozsah prevodových pomerov do 500:1
  • vôľa v ozubení až 6 arc.min
  • mnoho patentovaných prvkov
  • tuhé mazivo pre celú životnosť
  • určené pre pracovný režim S3 – servoaplikácie (S1 po konzultácii)
  • certifikácia ATEX

Popis

Parametre

Rozmery

Konfigurátor

3D modely

Na stiahnutie

Dotaz na produkt

Kužeľová špirálová prevodovka AT-H je ideálne uhlové riešenie pre servoaplikácie, kde je vhodné použitie dutého hriadeľa. Prenáša veľké krútiace momenty a má veľmi malú vôľu v ozubení. Celonerezové prevedenie je veľmi kompaktné a odolné.

Prevodovky AT-H sú vhodné pre polohovacie aplikácie v pracovnom režime S3 (režim S1 po konzultácii).

  • Kužeľová špirálová prevodovka s jedným vstupným hriadeľom. Výstupný hriadeľ je priechodný, dutý s perom
  • Nerezové telo
  • Nerezový vstupný hriadeľ s perom alebo hladký
  • Nerezový výstupný, priechodný hriadeľ s perom
  • Kombinácia kužeľovej špirálovej a planétovej prevodovky
  • Výstupný moment
    • T2N: 12 Nm - 3200 Nm
  • Prevodové pomery
    • 1-stupňová: 1 / 1,5 / 2 / 3 / 4 / 5
  • Malá vôľa v ozubení
    • 1-stupňová: ≤ 6 arcmin
  • Vysoká účinnosť
    • 1-stupňová: ≥ 98%
  • Jednoduchá montáž
  • Nízka hlučnosť
  • Kompaktné prevedenie
  • Veľkosti: AT065H / AT075H / AT090H / AT110H / AT140H / AT170H / AT210H / AT240H / AT280H
  • Prevodovka spĺňa ATEX certifikáciu do prostredia s nebezpečenstvom výbuchu.



PARAMETRE

Model

 Stupeň Prevod1 AT065H AT075H AT090H AT110H AT140H AT170H AT210H AT240H AT280H
Nominálny výstupný moment T2N Nm 1 1 25 45 78 150 360 585 1,300 2,150 3,200
1.5 25 45 78 150 360 585 1,300 2,150 3,200
2 24 42 68 150 330 544 1,220 2,010 3,050
3 18 33 54 120 270 450 1,020 1,650 2,850
4 13 28 48 100 224 376 860 1,410 2,300
5 12 25 40 85 196 320 740 1,210 2,000
Max. akceleračný moment T2B Nm 1 1~5 1.5 násobok nominálneho výstupného momentu T2N
Max. akceleračná vstupná rýchlosť n1B ot/min 1 1~5 7,500 6,500 5,500 4,500 3,500 3,000 2,200 2,000 1,700
Vôľa* arcmin 1 1~5 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
Max. radiálne zaťaženie F1rB2
Vstup d1		 N 1 1~5 700 950 1,450 2,100 2,700 3,800 7,800 9,600 10,500
Max. radiálne zaťaženie F2rB3
Výstup d2		 N 1 1~5 900 1,100 1,700 2,700 4,800 6,600 11,500 16,000 18,000
Max. axiálne zaťaženie F1aB2
Vstup d1		 N 1 1~5 350 425 725 1,050 1,350 1,900 3,900 4,800 5,250
Max. axiálne zaťaženie F2aB3
Výstup d2		 N 1 1~5 450 550 850 1,350 2,400 3,300 5,750 8,500 9,000
Životnosť hodín 1 1~5 20,000*
Účinnosť % 1 1~5 ≥ 98 %
Hmotnosť kg 1 1~5 2.5 3.9 6.4 11.0 18.1 31.6 60.0 89.4 143.4
Prevádzková teplota ºC 1 1~5 -10ºC ~ +90ºC
Mazanie 1 1~5 Syntetické mazivo, ISO VG 150
Hlučnosť
(n1=1500 ot/min, bez zaťaženia)		 dB(A) 1 1~5 ≤68 ≤70 ≤74 ≤76 ≤77 ≤78 ≤80 ≤82 ≤83

1. Prevod ( i=N vstup / N výstup )
2. Na stred vstupného hriadeľa pri 100 ot/min
3. Na stred výstupného hriadeľa pri 100 ot/min
* Pri kontinuálnom zaťažení bude životnosť menšia ako 10 000 hodín
* Vôľa je meraná ako 2% nominálneho výstupného momentu T2N



Smer otáčania

draairichting-at-l-c-h

ZOTRVAČNOSŤ

Model

 Stupeň Prevod1 AT065H AT075H AT090H AT110H AT140H AT170H AT210H AT240H AT280H
Hodnota zotrvačnosti J1 kg*cm2  1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12
1.5 0.64 1.16 2.82 6.74 19.37 49.28 155.45 283.58 595.78
2 0.44 1.11 2.70 6.31 17.75 45.35 140.24 249.74 511.76
3 0.43 1.09 2.66 6.17 17.18 44.01 134.95 237.71 483.06
4 0.43 1.09 2.65 6.13 17.06 43.70 133.58 234.72 476.26
5 0.43 1.09 2.65 6.12 17.02 43.60 133.14 233.67 473.58

ROZMERY

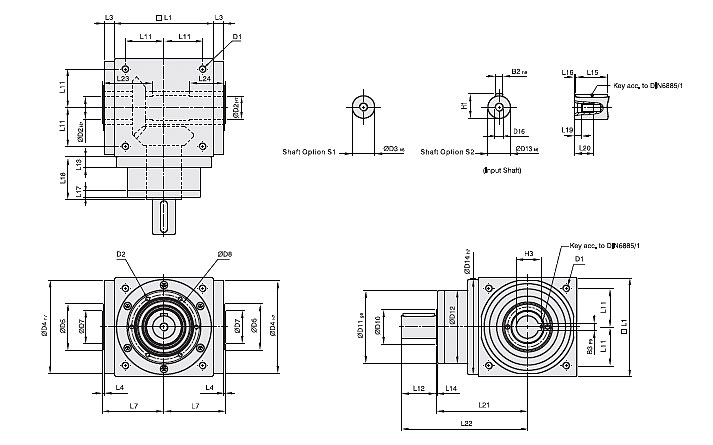

AT-H rada, 1-stupňová

kuzelova-prevodovka-at-h



AT065H AT075H AT090H AT110H AT140H AT170H AT210H AT240H AT280H
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D2 H7 13 14 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D7 21 22 28 33 47 55 75 85 110
D8 53 62 76 95 92 114 142 160 176
D9 4xM4xL7 4xM5xL8 4xM5xL8 6xM6xL10 6xM6xL10 6xM8xL12.5 6xM8xL12.5 6xM8xL12.5 6xM10xL15
D10 15.4 20.4 25.8 35.8 49.8 59.3 79.3 92.3 102.3
D11 g6 62.9 72.9 87 107 103 127 158 178 198
D12 62 72 86 106 104 128 160 180 200
D13 k6 13 16 18 22 32 40 50 55 60
D14 h7 63 73 88 108 135 165 205 235 275
D16 M4 M5 M5 M8 M12 M16 M16 M16 M20
L1 65 75 90 110 140 170 210 240 280
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L7 47.5 54 62 72 87 102 127 147 167
L11 27 30 36 44 55 67 85 95 110
L12 19.5 30 35 40 50 60 75 85 110
L13 13 15 15 15 15 15 20 25 25
L14 2 2 2 2 2 2 2 2 2
L15 16 25 28 32 45 50 70 80 100
L16 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L17 6 8 8 8 10 10 10 10 10
L18 43 52.5 55 60 60 70 90 105 120
L19 4.5 4.8 4.8 7.2 10 12 12 12 15
L20 10 12.5 12.5 19 28 36 36 36 42
L21 75.5 90 100 115 130 155 195 225 260
L22 95 120 135 155 180 215 270 310 370
L23 40 47 55 60 70 80 95 115 130
L24 30 32 35 40 50 55 65 80 80
B2 h9 5 5 6 6 10 12 14 16 18
B3 P9 5 5 6 6 10 12 14 16 18
H2 15 18 20.5 24.5 35 43 53.5 59 64
H3 15.3 16.3 20.8 24.8 35.3 43.3 53.8 59.3 64.4

Konfigurátor 3D modelov podľa typu motora

Vyššie uvedené 3D modely sú s náhodne vygenerovanou motorovou prírubou. Pre vygenerovanie 3D modelu podľa typu motora použite náš Konfigurátor.
