AFXR rada

  • 7 veľkostí: 42 mm až 180 mm
  • výstupný moment: 9 až 1 200 Nm
  • kompletný rozsah prevodových pomerov až do 200:1
  • vôľa v ozubení až 1 arc. min.
  • 3 výstupné hriadele: hladký; s drážkou pre pero; drážkovaný DIN5480
  • radiálne zaťaženie až 15 600 N; axiálne  až 7 800N
  • nízka hlučnosť ≤61 dB a vysoká účinnosť až 95%
  • certifikácia ATEX

Rada planétových prevodoviek APEX DYNAMICS AFXR je uhlová varianta, ktorá je tvorená kombináciou špirálovej prevodovky a planétovej prevodovky. Toto spojenie predstavuje veľmi krátke a kompaktné riešenie. Pevné šasi zaručuje vysokú tuhosť celej prevodovky. Priamu variantu nájdete tu (rada AFX).

  • Navrhnuté pre trvalú (S1) alebo cyklickú (S5) prevádzku
  • Telo z nerezovej ocele, príruba pre motor z čierneho hliníku
  • Výstupný hriadeľ z nerezovej ocele s perom alebo hladký
  • Výstupný moment:
    • T2N : 9 Nm - 1200 Nm
  • Prevodové pomery
    • 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
    • 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
  • Malá vôľa v ozubení
    • 1-stupňová: ≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
    • 2-stupňová: ≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
  • Vysoká účinnosť
    • 1-stupňová: ≥ 95%
    • 2-stupňová: ≥ 92%
  • Jednoduchá montáž
  • Nízka hlučnosť
  • Kompaktné prevedenie
  • Veľkosti: AFXR042 / AFXR060 / AFXR060A / AFXR075 / AFXR075A / AFXR100 / AFXR100A / AFXR140 / AFXR140A / AFXR180
  • Prevodovka spĺňa ATEX certifikáciu do prostredia s nebezpečenstvom výbuchu.

Možnosti výstupných hriadeľov k sérii AFXR:

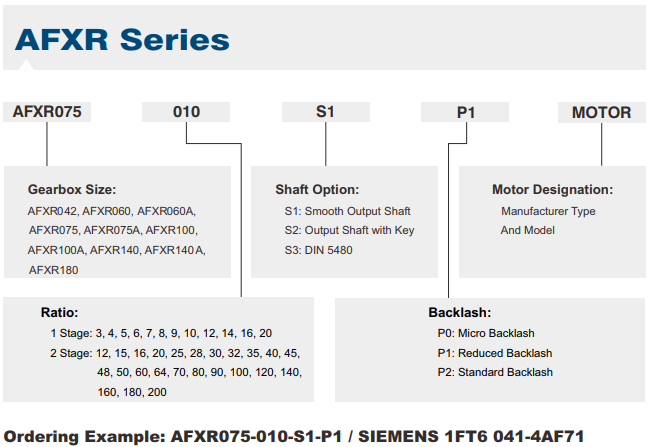

Príklad objednávacieho kódu:

AFXR042-003-S2-P1 , AFXR042-003-S2-P2 , AFXR042-004-S2-P1 , AFXR042-004-S2-P2 , AFXR042-005-S2-P1 , AFXR042-005-S2-P2 , AFXR042-006-S2-P1 , AFXR042-006-S2-P2 , AFXR042-007-S2-P1 , AFXR042-007-S2-P2 , AFXR042-008-S2-P1 , AFXR042-008-S2-P2 , AFXR042-009-S2-P1 , AFXR042-009-S2-P2 , AFXR042-010-S2-P1 , AFXR042-010-S2-P2 , AFXR042-015-S2-P1 , AFXR042-015-S2-P2 , AFXR042-020-S2-P1 , AFXR042-020-S2-P2 , AFXR042-025-S2-P1 , AFXR042-025-S2-P2 , AFXR042-030-S2-P1 , AFXR042-030-S2-P2 , AFXR042-035-S2-P1 , AFXR042-035-S2-P2 , AFXR042-040-S2-P1 , AFXR042-040-S2-P2 , AFXR042-045-S2-P1 , AFXR042-045-S2-P2 , AFXR042-050-S2-P1 , AFXR042-050-S2-P2 , AFXR042-060-S2-P1 , AFXR042-060-S2-P2 , AFXR042-070-S2-P1 , AFXR042-070-S2-P2 , AFXR042-080-S2-P1 , AFXR042-080-S2-P2 , AFXR042-090-S2-P1 , AFXR042-090-S2-P2 , AFXR042-100-S2-P1 , AFXR042-100-S2-P2 , AFXR060-003-S2-P1 , AFXR060-003-S2-P2 , AFXR060-004-S2-P1 , AFXR060-004-S2-P2 , AFXR060-005-S2-P1 , AFXR060-005-S2-P2 , AFXR060-006-S2-P1 , AFXR060-006-S2-P2 , AFXR060-007-S2-P1 , AFXR060-007-S2-P2 , AFXR060-008-S2-P1 , AFXR060-008-S2-P2 , AFXR060-009-S2-P1 , AFXR060-009-S2-P2 , AFXR060-010-S2-P1 , AFXR060-010-S2-P2 , AFXR060-014-S2-P1 , AFXR060-014-S2-P2 , AFXR060-020-S2-P2 , AFXR060-025-S2-P1 , AFXR060-025-S2-P2 , AFXR060-030-S2-P1 , AFXR060-030-S2-P2 , AFXR060-035-S2-P1 , AFXR060-035-S2-P2 , AFXR060-040-S2-P1 , AFXR060-040-S2-P2 , AFXR060-045-S2-P1 , AFXR060-045-S2-P2 , AFXR060-050-S2-P1 , AFXR060-050-S2-P2 , AFXR060-060-S2-P1 , AFXR060-060-S2-P2 , AFXR060-070-S2-P1 , AFXR060-070-S2-P2 , AFXR060-080-S2-P1 , AFXR060-080-S2-P2 , AFXR060-090-S2-P1 , AFXR060-090-S2-P2 , AFXR060-100-S2-P1 , AFXR060-100-S2-P2 , AFXR075-003-S2-P0 , AFXR075-003-S2-P1 , AFXR075-003-S2-P2 , AFXR075-004-S2-P0 , AFXR075-004-S2-P1 , AFXR075-004-S2-P2 , AFXR075-005-S2-P0 , AFXR075-005-S2-P1 , AFXR075-005-S2-P2 , AFXR075-006-S2-P0 , AFXR075-006-S2-P1 , AFXR075-006-S2-P2 , AFXR075-007-S2-P0 , AFXR075-007-S2-P1 , AFXR075-007-S2-P2 , AFXR075-008-S2-P0 , AFXR075-008-S2-P2 , AFXR075-009-S2-P0 , AFXR075-009-S2-P1 , AFXR075-009-S2-P2 , AFXR075-010-S2-P0 , AFXR075-010-S2-P1 , AFXR075-014-S2-P0 , AFXR075-014-S2-P1 , AFXR075-014-S2-P2 , AFXR075-020-S2-P0 , AFXR075-020-S2-P1 , AFXR075-020-S2-P2 , AFXR075-025-S2-P0 , AFXR075-025-S2-P1 , AFXR075-025-S2-P2 , AFXR075-030-S2-P0 , AFXR075-030-S2-P1 , AFXR075-030-S2-P2 , AFXR075-035-S2-P0 , AFXR075-035-S2-P1 , AFXR075-035-S2-P2 , AFXR075-040-S2-P0 , AFXR075-040-S2-P1 , AFXR075-040-S2-P2 , AFXR075-045-S2-P0 , AFXR075-045-S2-P1 , AFXR075-045-S2-P2 , AFXR075-050-S2-P0 , AFXR075-050-S2-P1 , AFXR075-050-S2-P2 , AFXR075-060-S2-P0 , AFXR075-060-S2-P1 , AFXR075-060-S2-P2 , AFXR075-070-S2-P0 , AFXR075-070-S2-P1 , AFXR075-070-S2-P2 , AFXR075-080-S2-P0 , AFXR075-080-S2-P1 , AFXR075-080-S2-P2 , AFXR075-090-S2-P0 , AFXR075-090-S2-P1 , AFXR075-090-S2-P2 , AFXR075-100-S2-P0 , AFXR075-100-S2-P1 , AFXR075-100-S2-P2 , AFXR075-120-S2-P0 , AFXR075-120-S2-P1 , AFXR075-120-S2-P2 , AFXR075-140-S2-P0 , AFXR075-140-S2-P1 , AFXR075-140-S2-P2 , AFXR075-160-S2-P0 , AFXR075-160-S2-P1 , AFXR075-160-S2-P2 , AFXR075-180-S2-P0 , AFXR075-180-S2-P1 , AFXR075-200-S2-P0 , AFXR075-200-S2-P1 , AFXR075-200-S2-P2 , AFXR100-003-S2-P0 , AFXR100-003-S2-P2 , AFXR100-004-S2-P0 , AFXR100-004-S2-P1 , AFXR100-004-S2-P2 , AFXR100-005-S2-P0 , AFXR100-005-S2-P1 , AFXR100-005-S2-P2 , AFXR100-006-S2-P0 , AFXR100-006-S2-P1 , AFXR100-006-S2-P2 , AFXR100-007-S2-P0 , AFXR100-007-S2-P1 , AFXR100-007-S2-P2 , AFXR100-008-S2-P0 , AFXR100-008-S2-P1 , AFXR100-008-S2-P2 , AFXR100-009-S2-P0 , AFXR100-009-S2-P1 , AFXR100-009-S2-P2 , AFXR100-010-S2-P0 , AFXR100-010-S2-P1 , AFXR100-010-S2-P2 , AFXR100-014-S2-P0 , AFXR100-014-S2-P1 , AFXR100-014-S2-P2 , AFXR100-020-S2-P0 , AFXR100-020-S2-P1 , AFXR100-020-S2-P2 , AFXR100-025-S2-P0 , AFXR100-025-S2-P1 , AFXR100-025-S2-P2 , AFXR100-030-S2-P0 , AFXR100-030-S2-P1 , AFXR100-030-S2-P2 , AFXR100-035-S2-P0 , AFXR100-035-S2-P1 , AFXR100-035-S2-P2 , AFXR100-040-S2-P0 , AFXR100-040-S2-P1 , AFXR100-040-S2-P2 , AFXR100-045-S2-P0 , AFXR100-045-S2-P1 , AFXR100-045-S2-P2 , AFXR100-050-S2-P0 , AFXR100-050-S2-P1 , AFXR100-050-S2-P2 , AFXR100-060-S2-P0 , AFXR100-060-S2-P1 , AFXR100-060-S2-P2 , AFXR100-070-S2-P0 , AFXR100-070-S2-P1 , AFXR100-070-S2-P2 , AFXR100-080-S2-P0 , AFXR100-080-S2-P1 , AFXR100-080-S2-P2 , AFXR100-090-S2-P0 , AFXR100-090-S2-P1 , AFXR100-090-S2-P2 , AFXR100-100-S2-P0 , AFXR100-100-S2-P1 , AFXR100-100-S2-P2 , AFXR100-120-S2-P0 , AFXR100-120-S2-P1 , AFXR100-120-S2-P2 , AFXR100-140-S2-P0 , AFXR100-140-S2-P1 , AFXR100-140-S2-P2 , AFXR100-160-S2-P0 , AFXR100-160-S2-P1 , AFXR100-160-S2-P2 , AFXR100-180-S2-P0 , AFXR100-180-S2-P1 , AFXR100-180-S2-P2 , AFXR100-200-S2-P0 , AFXR100-200-S2-P1 , AFXR100-200-S2-P2 , AFXR140-003-S2-P0 , AFXR140-003-S2-P1 , AFXR140-003-S2-P2 , AFXR140-004-S2-P0 , AFXR140-004-S2-P2 , AFXR140-005-S2-P0 , AFXR140-005-S2-P1 , AFXR140-006-S2-P0 , AFXR140-006-S2-P1 , AFXR140-006-S2-P2 , AFXR140-007-S2-P0 , AFXR140-007-S2-P1 , AFXR140-007-S2-P2 , AFXR140-008-S2-P0 , AFXR140-008-S2-P1 , AFXR140-008-S2-P2 , AFXR140-009-S2-P0 , AFXR140-009-S2-P1 , AFXR140-009-S2-P2 , AFXR140-010-S2-P0 , AFXR140-010-S2-P1 , AFXR140-010-S2-P2 , AFXR140-014-S2-P0 , AFXR140-014-S2-P1 , AFXR140-014-S2-P2 , AFXR140-020-S2-P0 , AFXR140-020-S2-P1 , AFXR140-020-S2-P2 , AFXR140-025-S2-P0 , AFXR140-025-S2-P1 , AFXR140-025-S2-P2 , AFXR140-030-S2-P0 , AFXR140-030-S2-P1 , AFXR140-030-S2-P2 , AFXR140-035-S2-P0 , AFXR140-035-S2-P1 , AFXR140-035-S2-P2 , AFXR140-040-S2-P0 , AFXR140-040-S2-P1 , AFXR140-040-S2-P2 , AFXR140-045-S2-P0 , AFXR140-045-S2-P1 , AFXR140-045-S2-P2 , AFXR140-050-S2-P0 , AFXR140-050-S2-P1 , AFXR140-060-S2-P0 , AFXR140-060-S2-P1 , AFXR140-060-S2-P2 , AFXR140-070-S2-P0 , AFXR140-070-S2-P2 , AFXR140-080-S2-P0 , AFXR140-080-S2-P1 , AFXR140-080-S2-P2 , AFXR140-090-S2-P0 , AFXR140-090-S2-P1 , AFXR140-090-S2-P2 , AFXR140-100-S2-P0 , AFXR140-100-S2-P1 , AFXR140-120-S2-P0 , AFXR140-120-S2-P1 , AFXR140-120-S2-P2 , AFXR140-140-S2-P0 , AFXR140-140-S2-P1 , AFXR140-140-S2-P2 , AFXR140-160-S2-P0 , AFXR140-160-S2-P1 , AFXR140-160-S2-P2 , AFXR140-180-S2-P0 , AFXR140-180-S2-P1 , AFXR140-180-S2-P2 , AFXR140-200-S2-P0 , AFXR140-200-S2-P1 , AFXR140-200-S2-P2 , AFXR180-003-S2-P0 , AFXR180-003-S2-P1 , AFXR180-003-S2-P2 , AFXR180-004-S2-P0 , AFXR180-004-S2-P1 , AFXR180-004-S2-P2 , AFXR180-005-S2-P0 , AFXR180-005-S2-P1 , AFXR180-006-S2-P0 , AFXR180-006-S2-P2 , AFXR180-007-S2-P0 , AFXR180-007-S2-P1 , AFXR180-007-S2-P2 , AFXR180-008-S2-P0 , AFXR180-008-S2-P1 , AFXR180-008-S2-P2 , AFXR180-009-S2-P0 , AFXR180-009-S2-P1 , AFXR180-009-S2-P2 , AFXR180-010-S2-P0 , AFXR180-010-S2-P1 , AFXR180-010-S2-P2 , AFXR180-014-S2-P0 , AFXR180-014-S2-P1 , AFXR180-014-S2-P2 , AFXR180-020-S2-P0 , AFXR180-020-S2-P1 , AFXR180-020-S2-P2 , AFXR180-025-S2-P0 , AFXR180-025-S2-P1 , AFXR180-025-S2-P2 , AFXR180-030-S2-P0 , AFXR180-030-S2-P1 , AFXR180-030-S2-P2 , AFXR180-035-S2-P0 , AFXR180-035-S2-P1 , AFXR180-035-S2-P2 , AFXR180-040-S2-P0 , AFXR180-040-S2-P2 , AFXR180-045-S2-P0 , AFXR180-045-S2-P2 , AFXR180-050-S2-P0 , AFXR180-050-S2-P2 , AFXR180-060-S2-P0 , AFXR180-060-S2-P1 , AFXR180-060-S2-P2 , AFXR180-070-S2-P0 , AFXR180-070-S2-P1 , AFXR180-070-S2-P2 , AFXR180-080-S2-P0 , AFXR180-080-S2-P1 , AFXR180-080-S2-P2 , AFXR180-090-S2-P0 , AFXR180-090-S2-P1 , AFXR180-090-S2-P2 , AFXR180-100-S2-P0 , AFXR180-100-S2-P1 , AFXR180-120-S2-P0 , AFXR180-120-S2-P1 , AFXR180-120-S2-P2 , AFXR180-140-S2-P2 , AFXR180-140-S2-P0 , AFXR180-140-S2-P1 , AFXR180-160-S2-P0 , AFXR180-160-S2-P1 , AFXR180-160-S2-P2 , AFXR180-180-S2-P0 , AFXR180-180-S2-P1 , AFXR180-180-S2-P2 , AFXR180-200-S2-P0 , AFXR180-200-S2-P1 , AFXR180-200-S2-P2 , AFXR220-003-S2-P0 , AFXR220-003-S2-P1 , AFXR220-003-S2-P2 , AFXR220-004-S2-P2 , AFXR220-004-S2-P0 , AFXR220-004-S2-P1 , AFXR220-005-S2-P0 , AFXR220-005-S2-P1 , AFXR220-005-S2-P2 , AFXR220-006-S2-P0 , AFXR220-006-S2-P1 , AFXR220-006-S2-P2 , AFXR220-007-S2-P0 , AFXR220-007-S2-P1 , AFXR220-007-S2-P2 , AFXR220-008-S2-P0 , AFXR220-008-S2-P1 , AFXR220-008-S2-P2 , AFXR220-009-S2-P0 , AFXR220-009-S2-P1 , AFXR220-009-S2-P2 , AFXR220-010-S2-P0 , AFXR220-010-S2-P1 , AFXR220-010-S2-P2 , AFXR220-014-S2-P0 , AFXR220-014-S2-P1 , AFXR220-014-S2-P2 , AFXR220-020-S2-P0 , AFXR220-020-S2-P1 , AFXR220-020-S2-P2 , AFXR220-025-S2-P0 , AFXR220-025-S2-P1 , AFXR220-025-S2-P2 , AFXR220-030-S2-P0 , AFXR220-030-S2-P1 , AFXR220-030-S2-P2 , AFXR220-035-S2-P0 , AFXR220-035-S2-P1 , AFXR220-035-S2-P2 , AFXR220-040-S2-P0 , AFXR220-040-S2-P1 , AFXR220-040-S2-P2 , AFXR220-045-S2-P0 , AFXR220-045-S2-P1 , AFXR220-045-S2-P2 , AFXR220-050-S2-P0 , AFXR220-050-S2-P1 , AFXR220-050-S2-P2 , AFXR220-060-S2-P0 , AFXR220-060-S2-P1 , AFXR220-060-S2-P2 , AFXR220-070-S2-P0 , AFXR220-070-S2-P1 , AFXR220-070-S2-P2 , AFXR220-080-S2-P0 , AFXR220-080-S2-P1 , AFXR220-080-S2-P2 , AFXR220-090-S2-P0 , AFXR220-090-S2-P1 , AFXR220-090-S2-P2 , AFXR220-100-S2-P0 , AFXR220-100-S2-P1 , AFXR220-100-S2-P2 , AFXR220-120-S2-P0 , AFXR220-120-S2-P1 , AFXR220-120-S2-P2 , AFXR220-140-S2-P0 , AFXR220-140-S2-P1 , AFXR220-160-S2-P0 , AFXR220-160-S2-P1 , AFXR220-160-S2-P2 , AFXR220-180-S2-P0 , AFXR220-180-S2-P1 , AFXR220-180-S2-P2 , AFXR220-200-S2-P0 , AFXR220-200-S2-P1 , AFXR220-200-S2-P2 , AFXR140-100-S2-P2 , AFXR075-008-S2-P1 , AFXR075-010-S2-P2 , AFXR075-180-S2-P2 , AFXR100-003-S2-P1 , AFXR140-004-S2-P1 , AFXR140-005-S2-P2 , AFXR140-050-S2-P2 , AFXR140-070-S2-P1 , AFXR180-005-S2-P2 , AFXR180-006-S2-P1 , AFXR180-100-S2-P2 , AFXR220-140-S2-P2  ,

PARAMETRE

Model

Stupeň Prevod 1 AFXR 042F AFXR 060 AFXR060A AFXR 075 AFXR075A AFXR 100 AFXR100A AFXR 140 AFXR140A AFXR 180
Nominálny výstupný moment T2N Nm 1 3 9 36 - 90 - 195 - 342 - 588
4 12 48 - 120 - 260 - 520 - 1,040
5 15 60 - 150 - 325 - 650 - 1,200
6 20 55 - 150 - 310 - 600 - 1,100
7 19 50 - 140 - 300 - 550 - 1,100
8 17 45 - 120 - 260 - 500 - 1,000
9 14 40 - 100 - 230 - 450 - 900
10 14 40 - 100 - 230 - 450 - 900
12 - 55 - 150 - 310 - 600 - 1,100
14 - 42 - 140 - 300 - 550 - 1,100
16 - 45 - 120 - 260 - 500 - 1,000
20 - 40 - 100 - 230 - 450 - 900
2 12 12 - - - - - - - - -
15 14 - - - - - - - - -
16 15 - - - - - - - - -
20 14 - - - - - - - - -
25 15 60 60 150 150 325 325 650 650 1,200
28 19 50 50 140 140 300 300 550 550 1,100
30 20 55 55 150 150 310 310 600 600 1,100
32 17 45 45 120 120 260 260 500 500 1,000
35 19 50 50 140 140 300 300 550 550 1,100
40 17 45 45 120 120 260 260 500 500 1,000
45 14 40 40 100 100 230 230 450 450 900
48 - - 55 150 150 310 310 600 600 1,100
50 14 60 60 100 100 230 230 650 650 1,200
60 20 55 55 150 150 310 310 600 600 1,100
64 - - 45 120 120 260 260 500 500 1,000
70 19 50 50 140 140 300 300 550 550 1,100
80 17 45 45 120 120 260 260 500 500 1,000
90 14 40 40 100 100 230 230 450 450 900
100 14 40 60 100 100 230 230 450 450 900
120 - - 55 150 150 310 310 600 600 1,100
140 - - 50 140 140 300 300 550 550 1,100
160 - - 45 120 120 260 260 550 550 1,000
180 - - 40 100 100 230 230 450 450 900
200 - - 40 100 100 230 230 450 450 900
Bezpečnostný STOP moment T2NOT3 Nm 1,2 3~200 3 násobok T2N
Nominálna vstupná rýchlosť N1N ot/min 1,2 3~200 5,000 5,000 5,000 4,000 4,000 4,000 4,000 3,000 3,000 3,000
Max. vstupná rýchlosť N1B ot/min 1,2 3~200 10,000 10,000 10,000 8,000 8,000 8,000 8,000 6,000 6,000 6,000
Micro vôľa P0 arcmin 1 3~20 - - - ≤ 2 - ≤ 2 - ≤ 2 - ≤ 2
2 25~200 - - - ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
Znížená vôľa P1 arcmin 1 3~20 ≤ 4 ≤ 4 - ≤ 4 - ≤ 4 - ≤ 4 ≤ 4
2 25~200 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Štandardná vôľa P2 arcmin 1 3~20 ≤ 6 ≤ 6 - ≤ 6 - ≤ 6 - ≤ 6 - ≤ 6
2 25~200 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9
Torzná tuhosť Nm/
arcmin
1,2 3~200 3 7 7 14 14 25 25 50 50 145
Max. radiálne zaťaženie F2rB2 N 1,2 3~200 610 2,900 2,900 4,500 4,500 7,800 7,800 9,450 9,450 15,600
Max. axiálne zaťaženie F2a2B2 N 1,2 3~200 320 1,450 1,450 2,250 2,250 3,900 3,900 4,725 4,725 7,800
Životnosť hodín 1,2 3~200 30,000 *
Účinnosť % 1 3~20  ≥ 95 %
2 25~200  ≥ 92 %
Hmotnosť kg 1 3~20 0,9 2,7 - 6,1 - 12,2 - 25,3 - 50,2
2 25~200 1,2 2,4 3,7 4,8 7,9 11,6 16 24 32 47,4
Prevádzková teplota ºC 1,2 3~200 -10ºC~+90ºC
Mazanie 1,2 3~200 Syntetické mazivo (NYOGEL 792D)
Trieda krytia 1,2 3~200 IP65
Montážna pozícia 1,2 3~200 Všetky polohy
Hlučnosť
(n1=3000 ot/min, i=10, bez zaťaženia)
dB(A) 1,2 3~200 ≤ 61 ≤ 63  ≤ 65 ≤ 65  ≤ 68 ≤ 68 ≤ 70 ≤ 70  ≤ 72 ≤ 72

1. Prevod( i=N vstup / N výstup )
2.  Max. akceleračný moment T2B= 60% z T2NOT
3. Na stred výstupného hriadeľa pri 100 ot/min
4. Pre kontinuálnu prevádzku je servisný interval redukovaný.
5. Uvedené hodnoty sú merané na prevodovke s prevodovým pomerom 10 (1-stupňová) alebo s pomerom 100 (2-stupňová), pri 3 000 ot/min bez záťaže.
6. Pri nižšom prevodovom pomere / vyšších otáčkach môže byť hlučnosť prevodovky o 3-5 dB vyššia.
7. Nie je vhodné pre kontinuálnu prevádzku (S1). Nedoporučuje sa.
*  S1 životnosť 15.000 hodín042-003-S2-P1 , AFXR042-003-S2-P2 , AFXR042-004-S2-P1 , AFXR042-004-S2-P2 , AFXR042-005-S2-P1 , AFXR042-005-S2-P2 , AFXR042-006-S2-P1 , AFXR042-006-S2-P2 , AFXR042-007-S2-P1 , AFXR042-007-S2-P2 , AFXR042-008-S2-P1 , AFXR042-008-S2-P2 , AFXR042-009-S2-P1 , AFXR042-009-S2-P2 , AFXR042-010-S2-P1 , AFXR042-010-S2-P2 , AFXR042-015-S2-P1 , AFXR042-015-S2-P2 , AFXR042-020-S2-P1 , AFXR042-020-S2-P2 , AFXR042-025-S2-P1 , AFXR042-025-S2-P2 , AFXR042-030-S2-P1 , AFXR042-030-S2-P2 , AFXR042-035-S2-P1 , AFXR042-035-S2-P2 , AFXR042-040-S2-P1 , AFXR042-040-S2-P2 , AFXR042-045-S2-P1 , AFXR042-045-S2-P2 , AFXR042-050-S2-P1 , AFXR042-050-S2-P2 , AFXR042-060-S2-P1 , AFXR042-060-S2-P2 , AFXR042-070-S2-P1 , AFXR042-070-S2-P2 , AFXR042-080-S2-P1 , AFXR042-080-S2-P2 , AFXR042-090-S2-P1 , AFXR042-090-S2-P2 , AFXR042-100-S2-P1 , AFXR042-100-S2-P2 , AFXR060-003-S2-P1 , AFXR060-003-S2-P2 , AFXR060-004-S2-P1 , AFXR060-004-S2-P2 , AFXR060-005-S2-P1 , AFXR060-005-S2-P2 , AFXR060-006-S2-P1 , AFXR060-006-S2-P2 , AFXR060-007-S2-P1 , AFXR060-007-S2-P2 , AFXR060-008-S2-P1 , AFXR060-008-S2-P2 , AFXR060-009-S2-P1 , AFXR060-009-S2-P2 , AFXR060-010-S2-P1 , AFXR060-010-S2-P2 , AFXR060-014-S2-P1 , AFXR060-014-S2-P2 , AFXR060-020-S2-P2 , AFXR060-025-S2-P1 , AFXR060-025-S2-P2 , AFXR060-030-S2-P1 , AFXR060-030-S2-P2 , AFXR060-035-S2-P1 , AFXR060-035-S2-P2 , AFXR060-040-S2-P1 , AFXR060-040-S2-P2 , AFXR060-045-S2-P1 , AFXR060-045-S2-P2 , AFXR060-050-S2-P1 , AFXR060-050-S2-P2 , AFXR060-060-S2-P1 , AFXR060-060-S2-P2 , AFXR060-070-S2-P1 , AFXR060-070-S2-P2 , AFXR060-080-S2-P1 , AFXR060-080-S2-P2 , AFXR060-090-S2-P1 , AFXR060-090-S2-P2 , AFXR060-100-S2-P1 , AFXR060-100-S2-P2 , AFXR075-003-S2-P0 , AFXR075-003-S2-P1 , AFXR075-003-S2-P2 , AFXR075-004-S2-P0 , AFXR075-004-S2-P1 , AFXR075-004-S2-P2 , AFXR075-005-S2-P0 , AFXR075-005-S2-P1 , AFXR075-005-S2-P2 , AFXR075-006-S2-P0 , AFXR075-006-S2-P1 , AFXR075-006-S2-P2 , AFXR075-007-S2-P0 , AFXR075-007-S2-P1 , AFXR075-007-S2-P2 , AFXR075-008-S2-P0 , AFXR075-008-S2-P2 , AFXR075-009-S2-P0 , AFXR075-009-S2-P1 , AFXR075-009-S2-P2 , AFXR075-010-S2-P0 , AFXR075-010-S2-P1 , AFXR075-014-S2-P0 , AFXR075-014-S2-P1 , AFXR075-014-S2-P2 , AFXR075-020-S2-P0 , AFXR075-020-S2-P1 , AFXR075-020-S2-P2 , AFXR075-025-S2-P0 , AFXR075-025-S2-P1 , AFXR075-025-S2-P2 , AFXR075-030-S2-P0 , AFXR075-030-S2-P1 , AFXR075-030-S2-P2 , AFXR075-035-S2-P0 , AFXR075-035-S2-P1 , AFXR075-035-S2-P2 , AFXR075-040-S2-P0 , AFXR075-040-S2-P1 , AFXR075-040-S2-P2 , AFXR075-045-S2-P0 , AFXR075-045-S2-P1 , AFXR075-045-S2-P2 , AFXR075-050-S2-P0 , AFXR075-050-S2-P1 , AFXR075-050-S2-P2 , AFXR075-060-S2-P0 , AFXR075-060-S2-P1 , AFXR075-060-S2-P2 , AFXR075-070-S2-P0 , AFXR075-070-S2-P1 , AFXR075-070-S2-P2 , AFXR075-080-S2-P0 , AFXR075-080-S2-P1 , AFXR075-080-S2-P2 , AFXR075-090-S2-P0 , AFXR075-090-S2-P1 , AFXR075-090-S2-P2 , AFXR075-100-S2-P0 , AFXR075-100-S2-P1 , AFXR075-100-S2-P2 , AFXR075-120-S2-P0 , AFXR075-120-S2-P1 , AFXR075-120-S2-P2 , AFXR075-140-S2-P0 , AFXR075-140-S2-P1 , AFXR075-140-S2-P2 , AFXR075-160-S2-P0 , AFXR075-160-S2-P1 , AFXR075-160-S2-P2 , AFXR075-180-S2-P0 , AFXR075-180-S2-P1 , AFXR075-200-S2-P0 , AFXR075-200-S2-P1 , AFXR075-200-S2-P2 , AFXR100-003-S2-P0 , AFXR100-003-S2-P2 , AFXR100-004-S2-P0 , AFXR100-004-S2-P1 , AFXR100-004-S2-P2 , AFXR100-005-S2-P0 , AFXR100-005-S2-P1 , AFXR100-005-S2-P2 , AFXR100-006-S2-P0 , AFXR100-006-S2-P1 , AFXR100-006-S2-P2 , AFXR100-007-S2-P0 , AFXR100-007-S2-P1 , AFXR100-007-S2-P2 , AFXR100-008-S2-P0 , AFXR100-008-S2-P1 , AFXR100-008-S2-P2 , AFXR100-009-S2-P0 , AFXR100-009-S2-P1 , AFXR100-009-S2-P2 , AFXR100-010-S2-P0 , AFXR100-010-S2-P1 , AFXR100-010-S2-P2 , AFXR100-014-S2-P0 , AFXR100-014-S2-P1 , AFXR100-014-S2-P2 , AFXR100-020-S2-P0 , AFXR100-020-S2-P1 , AFXR100-020-S2-P2 , AFXR100-025-S2-P0 , AFXR100-025-S2-P1 , AFXR100-025-S2-P2 , AFXR100-030-S2-P0 , AFXR100-030-S2-P1 , AFXR100-030-S2-P2 , AFXR100-035-S2-P0 , AFXR100-035-S2-P1 , AFXR100-035-S2-P2 , AFXR100-040-S2-P0 , AFXR100-040-S2-P1 , AFXR100-040-S2-P2 , AFXR100-045-S2-P0 , AFXR100-045-S2-P1 , AFXR100-045-S2-P2 , AFXR100-050-S2-P0 , AFXR100-050-S2-P1 , AFXR100-050-S2-P2 , AFXR100-060-S2-P0 , AFXR100-060-S2-P1 , AFXR100-060-S2-P2 , AFXR100-070-S2-P0 , AFXR100-070-S2-P1 , AFXR100-070-S2-P2 , AFXR100-080-S2-P0 , AFXR100-080-S2-P1 , AFXR100-080-S2-P2 , AFXR100-090-S2-P0 , AFXR100-090-S2-P1 , AFXR100-090-S2-P2 , AFXR100-100-S2-P0 , AFXR100-100-S2-P1 , AFXR100-100-S2-P2 , AFXR100-120-S2-P0 , AFXR100-120-S2-P1 , AFXR100-120-S2-P2 , AFXR100-140-S2-P0 , AFXR100-140-S2-P1 , AFXR100-140-S2-P2 , AFXR100-160-S2-P0 , AFXR100-160-S2-P1 , AFXR100-160-S2-P2 , AFXR100-180-S2-P0 , AFXR100-180-S2-P1 , AFXR100-180-S2-P2 , AFXR100-200-S2-P0 , AFXR100-200-S2-P1 , AFXR100-200-S2-P2 , AFXR140-003-S2-P0 , AFXR140-003-S2-P1 , AFXR140-003-S2-P2 , AFXR140-004-S2-P0 , AFXR140-004-S2-P2 , AFXR140-005-S2-P0 , AFXR140-005-S2-P1 , AFXR140-006-S2-P0 , AFXR140-006-S2-P1 , AFXR140-006-S2-P2 , AFXR140-007-S2-P0 , AFXR140-007-S2-P1 , AFXR140-007-S2-P2 , AFXR140-008-S2-P0 , AFXR140-008-S2-P1 , AFXR140-008-S2-P2 , AFXR140-009-S2-P0 , AFXR140-009-S2-P1 , AFXR140-009-S2-P2 , AFXR140-010-S2-P0 , AFXR140-010-S2-P1 , AFXR140-010-S2-P2 , AFXR140-014-S2-P0 , AFXR140-014-S2-P1 , AFXR140-014-S2-P2 , AFXR140-020-S2-P0 , AFXR140-020-S2-P1 , AFXR140-020-S2-P2 , AFXR140-025-S2-P0 , AFXR140-025-S2-P1 , AFXR140-025-S2-P2 , AFXR140-030-S2-P0 , AFXR140-030-S2-P1 , AFXR140-030-S2-P2 , AFXR140-035-S2-P0 , AFXR140-035-S2-P1 , AFXR140-035-S2-P2 , AFXR140-040-S2-P0 , AFXR140-040-S2-P1 , AFXR140-040-S2-P2 , AFXR140-045-S2-P0 , AFXR140-045-S2-P1 , AFXR140-045-S2-P2 , AFXR140-050-S2-P0 , AFXR140-050-S2-P1 , AFXR140-060-S2-P0 , AFXR140-060-S2-P1 , AFXR140-060-S2-P2 , AFXR140-070-S2-P0 , AFXR140-070-S2-P2 , AFXR140-080-S2-P0 , AFXR140-080-S2-P1 , AFXR140-080-S2-P2 , AFXR140-090-S2-P0 , AFXR140-090-S2-P1 , AFXR140-090-S2-P2 , AFXR140-100-S2-P0 , AFXR140-100-S2-P1 , AFXR140-120-S2-P0 , AFXR140-120-S2-P1 , AFXR140-120-S2-P2 , AFXR140-140-S2-P0 , AFXR140-140-S2-P1 , AFXR140-140-S2-P2 , AFXR140-160-S2-P0 , AFXR140-160-S2-P1 , AFXR140-160-S2-P2 , AFXR140-180-S2-P0 , AFXR140-180-S2-P1 , AFXR140-180-S2-P2 , AFXR140-200-S2-P0 , AFXR140-200-S2-P1 , AFXR140-200-S2-P2 , AFXR180-003-S2-P0 , AFXR180-003-S2-P1 , AFXR180-003-S2-P2 , AFXR180-004-S2-P0 , AFXR180-004-S2-P1 , AFXR180-004-S2-P2 , AFXR180-005-S2-P0 , AFXR180-005-S2-P1 , AFXR180-006-S2-P0 , AFXR180-006-S2-P2 , AFXR180-007-S2-P0 , AFXR180-007-S2-P1 , AFXR180-007-S2-P2 , AFXR180-008-S2-P0 , AFXR180-008-S2-P1 , AFXR180-008-S2-P2 , AFXR180-009-S2-P0 , AFXR180-009-S2-P1 , AFXR180-009-S2-P2 , AFXR180-010-S2-P0 , AFXR180-010-S2-P1 , AFXR180-010-S2-P2 , AFXR180-014-S2-P0 , AFXR180-014-S2-P1 , AFXR180-014-S2-P2 , AFXR180-020-S2-P0 , AFXR180-020-S2-P1 , AFXR180-020-S2-P2 , AFXR180-025-S2-P0 , AFXR180-025-S2-P1 , AFXR180-025-S2-P2 , AFXR180-030-S2-P0 , AFXR180-030-S2-P1 , AFXR180-030-S2-P2 , AFXR180-035-S2-P0 , AFXR180-035-S2-P1 , AFXR180-035-S2-P2 , AFXR180-040-S2-P0 , AFXR180-040-S2-P2 , AFXR180-045-S2-P0 , AFXR180-045-S2-P2 , AFXR180-050-S2-P0 , AFXR180-050-S2-P2 , AFXR180-060-S2-P0 , AFXR180-060-S2-P1 , AFXR180-060-S2-P2 , AFXR180-070-S2-P0 , AFXR180-070-S2-P1 , AFXR180-070-S2-P2 , AFXR180-080-S2-P0 , AFXR180-080-S2-P1 , AFXR180-080-S2-P2 , AFXR180-090-S2-P0 , AFXR180-090-S2-P1 , AFXR180-090-S2-P2 , AFXR180-100-S2-P0 , AFXR180-100-S2-P1 , AFXR180-120-S2-P0 , AFXR180-120-S2-P1 , AFXR180-120-S2-P2 , AFXR180-140-S2-P2 , AFXR180-140-S2-P0 , AFXR180-140-S2-P1 , AFXR180-160-S2-P0 , AFXR180-160-S2-P1 , AFXR180-160-S2-P2 , AFXR180-180-S2-P0 , AFXR180-180-S2-P1 , AFXR180-180-S2-P2 , AFXR180-200-S2-P0 , AFXR180-200-S2-P1 , AFXR180-200-S2-P2 , AFXR220-003-S2-P0 , AFXR220-003-S2-P1 , AFXR220-003-S2-P2 , AFXR220-004-S2-P2 , AFXR220-004-S2-P0 , AFXR220-004-S2-P1 , AFXR220-005-S2-P0 , AFXR220-005-S2-P1 , AFXR220-005-S2-P2 , AFXR220-006-S2-P0 , AFXR220-006-S2-P1 , AFXR220-006-S2-P2 , AFXR220-007-S2-P0 , AFXR220-007-S2-P1 , AFXR220-007-S2-P2 , AFXR220-008-S2-P0 , AFXR220-008-S2-P1 , AFXR220-008-S2-P2 , AFXR220-009-S2-P0 , AFXR220-009-S2-P1 , AFXR220-009-S2-P2 , AFXR220-010-S2-P0 , AFXR220-010-S2-P1 , AFXR220-010-S2-P2 , AFXR220-014-S2-P0 , AFXR220-014-S2-P1 , AFXR220-014-S2-P2 , AFXR220-020-S2-P0 , AFXR220-020-S2-P1 , AFXR220-020-S2-P2 , AFXR220-025-S2-P0 , AFXR220-025-S2-P1 , AFXR220-025-S2-P2 , AFXR220-030-S2-P0 , AFXR220-030-S2-P1 , AFXR220-030-S2-P2 , AFXR220-035-S2-P0 , AFXR220-035-S2-P1 , AFXR220-035-S2-P2 , AFXR220-040-S2-P0 , AFXR220-040-S2-P1 , AFXR220-040-S2-P2 , AFXR220-045-S2-P0 , AFXR220-045-S2-P1 , AFXR220-045-S2-P2 , AFXR220-050-S2-P0 , AFXR220-050-S2-P1 , AFXR220-050-S2-P2 , AFXR220-060-S2-P0 , AFXR220-060-S2-P1 , AFXR220-060-S2-P2 , AFXR220-070-S2-P0 , AFXR220-070-S2-P1 , AFXR220-070-S2-P2 , AFXR220-080-S2-P0 , AFXR220-080-S2-P1 , AFXR220-080-S2-P2 , AFXR220-090-S2-P0 , AFXR220-090-S2-P1 , AFXR220-090-S2-P2 , AFXR220-100-S2-P0 , AFXR220-100-S2-P1 , AFXR220-100-S2-P2 , AFXR220-120-S2-P0 , AFXR220-120-S2-P1 , AFXR220-120-S2-P2 , AFXR220-140-S2-P0 , AFXR220-140-S2-P1 , AFXR220-160-S2-P0 , AFXR220-160-S2-P1 , AFXR220-160-S2-P2 , AFXR220-180-S2-P0 , AFXR220-180-S2-P1 , AFXR220-180-S2-P2 , AFXR220-200-S2-P0 , AFXR220-200-S2-P1 , AFXR220-200-S2-P2 , AFXR140-100-S2-P2 , AFXR075-008-S2-P1 , AFXR075-010-S2-P2 , AFXR075-180-S2-P2 , AFXR100-003-S2-P1 , AFXR140-004-S2-P1 , AFXR140-005-S2-P2 , AFXR140-050-S2-P2 , AFXR140-0

ZOTRVAČNOSŤ

Model Stupeň Prevodový pomer AFX 042  AFX 060  AFX 060A AFX 075  AFX 075A AFX 100  AFX100A AFX 140  AFX140A AFX 180
Moment zotrvačnosti J1 kg . cm2 1 3~10 0,09 0,35 - 2,25 - 6,84 - 23,4 - 68,9
12~20 - 0,07 - 1,87 - 6,25 - 21,8 - 65,6
2 12~20 0,09 - - - - - - - - -
25~90 0,09 0,09 0,35 0,35 2,25 2,25 6,84 6,84 23,4 23,4
48,64 - - 0,07 0,31 1,87 1,87 6,25 6,25 21,8 21,8
100 0,09 0,09 0,07 0,31 1,87 1,87 6,25 6,25 21,8 21,8
120~200 - - 0,07 0,31 1,87 1,87 6,25 6,25 21,8 21,8

AFXR042-003-S2-P1 , AFXR042-003-S2-P2 , AFXR042-004-S2-P1 , AFXR042-004-S2-P2 , AFXR042-005-S2-P1 , AFXR042-005-S2-P2 , AFXR042-006-S2-P1 , AFXR042-006-S2-P2 , AFXR042-007-S2-P1 , AFXR042-007-S2-P2 , AFXR042-008-S2-P1 , AFXR042-008-S2-P2 , AFXR042-009-S2-P1 , AFXR042-009-S2-P2 , AFXR042-010-S2-P1 , AFXR042-010-S2-P2 , AFXR042-015-S2-P1 , AFXR042-015-S2-P2 , AFXR042-020-S2-P1 , AFXR042-020-S2-P2 , AFXR042-025-S2-P1 , AFXR042-025-S2-P2 , AFXR042-030-S2-P1 , AFXR042-030-S2-P2 , AFXR042-035-S2-P1 , AFXR042-035-S2-P2 , AFXR042-040-S2-P1 , AFXR042-040-S2-P2 , AFXR042-045-S2-P1 , AFXR042-045-S2-P2 , AFXR042-050-S2-P1 , AFXR042-050-S2-P2 , AFXR042-060-S2-P1 , AFXR042-060-S2-P2 , AFXR042-070-S2-P1 , AFXR042-070-S2-P2 , AFXR042-080-S2-P1 , AFXR042-080-S2-P2 , AFXR042-090-S2-P1 , AFXR042-090-S2-P2 , AFXR042-100-S2-P1 , AFXR042-100-S2-P2 , AFXR060-003-S2-P1 , AFXR060-003-S2-P2 , AFXR060-004-S2-P1 , AFXR060-004-S2-P2 , AFXR060-005-S2-P1 , AFXR060-005-S2-P2 , AFXR060-006-S2-P1 , AFXR060-006-S2-P2 , AFXR060-007-S2-P1 , AFXR060-007-S2-P2 , AFXR060-008-S2-P1 , AFXR060-008-S2-P2 , AFXR060-009-S2-P1 , AFXR060-009-S2-P2 , AFXR060-010-S2-P1 , AFXR060-010-S2-P2 , AFXR060-014-S2-P1 , AFXR060-014-S2-P2 , AFXR060-020-S2-P2 , AFXR060-025-S2-P1 , AFXR060-025-S2-P2 , AFXR060-030-S2-P1 , AFXR060-030-S2-P2 , AFXR060-035-S2-P1 , AFXR060-035-S2-P2 , AFXR060-040-S2-P1 , AFXR060-040-S2-P2 , AFXR060-045-S2-P1 , AFXR060-045-S2-P2 , AFXR060-050-S2-P1 , AFXR060-050-S2-P2 , AFXR060-060-S2-P1 , AFXR060-060-S2-P2 , AFXR060-070-S2-P1 , AFXR060-070-S2-P2 , AFXR060-080-S2-P1 , AFXR060-080-S2-P2 , AFXR060-090-S2-P1 , AFXR060-090-S2-P2 , AFXR060-100-S2-P1 , AFXR060-100-S2-P2 , AFXR075-003-S2-P0 , AFXR075-003-S2-P1 , AFXR075-003-S2-P2 , AFXR075-004-S2-P0 , AFXR075-004-S2-P1 , AFXR075-004-S2-P2 , AFXR075-005-S2-P0 , AFXR075-005-S2-P1 , AFXR075-005-S2-P2 , AFXR075-006-S2-P0 , AFXR075-006-S2-P1 , AFXR075-006-S2-P2 , AFXR075-007-S2-P0 , AFXR075-007-S2-P1 , AFXR075-007-S2-P2 , AFXR075-008-S2-P0 , AFXR075-008-S2-P2 , AFXR075-009-S2-P0 , AFXR075-009-S2-P1 , AFXR075-009-S2-P2 , AFXR075-010-S2-P0 , AFXR075-010-S2-P1 , AFXR075-014-S2-P0 , AFXR075-014-S2-P1 , AFXR075-014-S2-P2 , AFXR075-020-S2-P0 , AFXR075-020-S2-P1 , AFXR075-020-S2-P2 , AFXR075-025-S2-P0 , AFXR075-025-S2-P1 , AFXR075-025-S2-P2 , AFXR075-030-S2-P0 , AFXR075-030-S2-P1 , AFXR075-030-S2-P2 , AFXR075-035-S2-P0 , AFXR075-035-S2-P1 , AFXR075-035-S2-P2 , AFXR075-040-S2-P0 , AFXR075-040-S2-P1 , AFXR075-040-S2-P2 , AFXR075-045-S2-P0 , AFXR075-045-S2-P1 , AFXR075-045-S2-P2 , AFXR075-050-S2-P0 , AFXR075-050-S2-P1 , AFXR075-050-S2-P2 , AFXR075-060-S2-P0 , AFXR075-060-S2-P1 , AFXR075-060-S2-P2 , AFXR075-070-S2-P0 , AFXR075-070-S2-P1 , AFXR075-070-S2-P2 , AFXR075-080-S2-P0 , AFXR075-080-S2-P1 , AFXR075-080-S2-P2 , AFXR075-090-S2-P0 , AFXR075-090-S2-P1 , AFXR075-090-S2-P2 , AFXR075-100-S2-P0 , AFXR075-100-S2-P1 , AFXR075-100-S2-P2 , AFXR075-120-S2-P0 , AFXR075-120-S2-P1 , AFXR075-120-S2-P2 , AFXR075-140-S2-P0 , AFXR075-140-S2-P1 , AFXR075-140-S2-P2 , AFXR075-160-S2-P0 , AFXR075-160-S2-P1 , AFXR075-160-S2-P2 , AFXR075-180-S2-P0 , AFXR075-180-S2-P1 , AFXR075-200-S2-P0 , AFXR075-200-S2-P1 , AFXR075-200-S2-P2 , AFXR100-003-S2-P0 , AFXR100-003-S2-P2 , AFXR100-004-S2-P0 , AFXR100-004-S2-P1 , AFXR100-004-S2-P2 , AFXR100-005-S2-P0 , AFXR100-005-S2-P1 , AFXR100-005-S2-P2 , AFXR100-006-S2-P0 , AFXR100-006-S2-P1 , AFXR100-006-S2-P2 , AFXR100-007-S2-P0 , AFXR100-007-S2-P1 , AFXR100-007-S2-P2 , AFXR100-008-S2-P0 , AFXR100-008-S2-P1 , AFXR100-008-S2-P2 , AFXR100-009-S2-P0 , AFXR100-009-S2-P1 , AFXR100-009-S2-P2 , AFXR100-010-S2-P0 , AFXR100-010-S2-P1 , AFXR100-010-S2-P2 , AFXR100-014-S2-P0 , AFXR100-014-S2-P1 , AFXR100-014-S2-P2 , AFXR100-020-S2-P0 , AFXR100-020-S2-P1 , AFXR100-020-S2-P2 , AFXR100-025-S2-P0 , AFXR100-025-S2-P1 , AFXR100-025-S2-P2 , AFXR100-030-S2-P0 , AFXR100-030-S2-P1 , AFXR100-030-S2-P2 , AFXR100-035-S2-P0 , AFXR100-035-S2-P1 , AFXR100-035-S2-P2 , AFXR100-040-S2-P0 , AFXR100-040-S2-P1 , AFXR100-040-S2-P2 , AFXR100-045-S2-P0 , AFXR100-045-S2-P1 , AFXR100-045-S2-P2 , AFXR100-050-S2-P0 , AFXR100-050-S2-P1 , AFXR100-050-S2-P2 , AFXR100-060-S2-P0 , AFXR100-060-S2-P1 , AFXR100-060-S2-P2 , AFXR100-070-S2-P0 , AFXR100-070-S2-P1 , AFXR100-070-S2-P2 , AFXR100-080-S2-P0 , AFXR100-080-S2-P1 , AFXR100-080-S2-P2 , AFXR100-090-S2-P0 , AFXR100-090-S2-P1 , AFXR100-090-S2-P2 , AFXR100-100-S2-P0 , AFXR100-100-S2-P1 , AFXR100-100-S2-P2 , AFXR100-120-S2-P0 , AFXR100-120-S2-P1 , AFXR100-120-S2-P2 , AFXR100-140-S2-P0 , AFXR100-140-S2-P1 , AFXR100-140-S2-P2 , AFXR100-160-S2-P0 , AFXR100-160-S2-P1 , AFXR100-160-S2-P2 , AFXR100-180-S2-P0 , AFXR100-180-S2-P1 , AFXR100-180-S2-P2 , AFXR100-200-S2-P0 , AFXR100-200-S2-P1 , AFXR100-200-S2-P2 , AFXR140-003-S2-P0 , AFXR140-003-S2-P1 , AFXR140-003-S2-P2 , AFXR140-004-S2-P0 , AFXR140-004-S2-P2 , AFXR140-005-S2-P0 , AFXR140-005-S2-P1 , AFXR140-006-S2-P0 , AFXR140-006-S2-P1 , AFXR140-006-S2-P2 , AFXR140-007-S2-P0 , AFXR140-007-S2-P1 , AFXR140-007-S2-P2 , AFXR140-008-S2-P0 , AFXR140-008-S2-P1 , AFXR140-008-S2-P2 , AFXR140-009-S2-P0 , AFXR140-009-S2-P1 , AFXR140-009-S2-P2 , AFXR140-010-S2-P0 , AFXR140-010-S2-P1 , AFXR140-010-S2-P2 , AFXR140-014-S2-P0 , AFXR140-014-S2-P1 , AFXR140-014-S2-P2 , AFXR140-020-S2-P0 , AFXR140-020-S2-P1 , AFXR140-020-S2-P2 , AFXR140-025-S2-P0 , AFXR140-025-S2-P1 , AFXR140-025-S2-P2 , AFXR140-030-S2-P0 , AFXR140-030-S2-P1 , AFXR140-030-S2-P2 , AFXR140-035-S2-P0 , AFXR140-035-S2-P1 , AFXR140-035-S2-P2 , AFXR140-040-S2-P0 , AFXR140-040-S2-P1 , AFXR140-040-S2-P2 , AFXR140-045-S2-P0 , AFXR140-045-S2-P1 , AFXR140-045-S2-P2 , AFXR140-050-S2-P0 , AFXR140-050-S2-P1 , AFXR140-060-S2-P0 , AFXR140-060-S2-P1 , AFXR140-060-S2-P2 , AFXR140-070-S2-P0 , AFXR140-070-S2-P2 , AFXR140-080-S2-P0 , AFXR140-080-S2-P1 , AFXR140-080-S2-P2 , AFXR140-090-S2-P0 , AFXR140-090-S2-P1 , AFXR140-090-S2-P2 , AFXR140-100-S2-P0 , AFXR140-100-S2-P1 , AFXR140-120-S2-P0 , AFXR140-120-S2-P1 , AFXR140-120-S2-P2 , AFXR140-140-S2-P0 , AFXR140-140-S2-P1 , AFXR140-140-S2-P2 , AFXR140-160-S2-P0 , AFXR140-160-S2-P1 , AFXR140-160-S2-P2 , AFXR140-180-S2-P0 , AFXR140-180-S2-P1 , AFXR140-180-S2-P2 , AFXR140-200-S2-P0 , AFXR140-200-S2-P1 , AFXR140-200-S2-P2 , AFXR180-003-S2-P0 , AFXR180-003-S2-P1 , AFXR180-003-S2-P2 , AFXR180-004-S2-P0 , AFXR180-004-S2-P1 , AFXR180-004-S2-P2 , AFXR180-005-S2-P0 , AFXR180-005-S2-P1 , AFXR180-006-S2-P0 , AFXR180-006-S2-P2 , AFXR180-007-S2-P0 , AFXR180-007-S2-P1 , AFXR180-007-S2-P2 , AFXR180-008-S2-P0 , AFXR180-008-S2-P1 , AFXR180-008-S2-P2 , AFXR180-009-S2-P0 , AFXR180-009-S2-P1 , AFXR180-009-S2-P2 , AFXR180-010-S2-P0 , AFXR180-010-S2-P1 , AFXR180-010-S2-P2 , AFXR180-014-S2-P0 , AFXR180-014-S2-P1 , AFXR180-014-S2-P2 , AFXR180-020-S2-P0 , AFXR180-020-S2-P1 , AFXR180-020-S2-P2 , AFXR180-025-S2-P0 , AFXR180-025-S2-P1 , AFXR180-025-S2-P2 , AFXR180-030-S2-P0 , AFXR180-030-S2-P1 , AFXR180-030-S2-P2 , AFXR180-035-S2-P0 , AFXR180-035-S2-P1 , AFXR180-035-S2-P2 , AFXR180-040-S2-P0 , AFXR180-040-S2-P2 , AFXR180-045-S2-P0 , AFXR180-045-S2-P2 , AFXR180-050-S2-P0 , AFXR180-050-S2-P2 , AFXR180-060-S2-P0 , AFXR180-060-S2-P1 , AFXR180-060-S2-P2 , AFXR180-070-S2-P0 , AFXR180-070-S2-P1 , AFXR180-070-S2-P2 , AFXR180-080-S2-P0 , AFXR180-080-S2-P1 , AFXR180-080-S2-P2 , AFXR180-090-S2-P0 , AFXR180-090-S2-P1 , AFXR180-090-S2-P2 , AFXR180-100-S2-P0 , AFXR180-100-S2-P1 , AFXR180-120-S2-P0 , AFXR180-120-S2-P1 , AFXR180-120-S2-P2 , AFXR180-140-S2-P2 , AFXR180-140-S2-P0 , AFXR180-140-S2-P1 , AFXR180-160-S2-P0 , AFXR180-160-S2-P1 , AFXR180-160-S2-P2 , AFXR180-180-S2-P0 , AFXR180-180-S2-P1 , AFXR180-180-S2-P2 , AFXR180-200-S2-P0 , AFXR180-200-S2-P1 , AFXR180-200-S2-P2 , AFXR220-003-S2-P0 , AFXR220-003-S2-P1 , AFXR220-003-S2-P2 , AFXR220-004-S2-P2 , AFXR220-004-S2-P0 , AFXR220-004-S2-P1 , AFXR220-005-S2-P0 , AFXR220-005-S2-P1 , AFXR220-005-S2-P2 , AFXR220-006-S2-P0 , AFXR220-006-S2-P1 , AFXR220-006-S2-P2 , AFXR220-007-S2-P0 , AFXR220-007-S2-P1 , AFXR220-007-S2-P2 , AFXR220-008-S2-P0 , AFXR220-008-S2-P1 , AFXR220-008-S2-P2 , AFXR220-009-S2-P0 , AFXR220-009-S2-P1 , AFXR220-009-S2-P2 , AFXR220-010-S2-P0 , AFXR220-010-S2-P1 , AFXR220-010-S2-P2 , AFXR220-014-S2-P0 , AFXR220-014-S2-P1 , AFXR220-014-S2-P2 , AFXR220-020-S2-P0 , AFXR220-020-S2-P1 , AFXR220-020-S2-P2 , AFXR220-025-S2-P0 , AFXR220-025-S2-P1 , AFXR220-025-S2-P2 , AFXR220-030-S2-P0 , AFXR220-030-S2-P1 , AFXR220-030-S2-P2 , AFXR220-035-S2-P0 , AFXR220-035-S2-P1 , AFXR220-035-S2-P2 , AFXR220-040-S2-P0 , AFXR220-040-S2-P1 , AFXR220-040-S2-P2 , AFXR220-045-S2-P0 , AFXR220-045-S2-P1 , AFXR220-045-S2-P2 , AFXR220-050-S2-P0 , AFXR220-050-S2-P1 , AFXR220-050-S2-P2 , AFXR220-060-S2-P0 , AFXR220-060-S2-P1 , AFXR220-060-S2-P2 , AFXR220-070-S2-P0 , AFXR220-070-S2-P1 , AFXR220-070-S2-P2 , AFXR220-080-S2-P0 , AFXR220-080-S2-P1 , AFXR220-080-S2-P2 , AFXR220-090-S2-P0 , AFXR220-090-S2-P1 , AFXR220-090-S2-P2 , AFXR220-100-S2-P0 , AFXR220-100-S2-P1 , AFXR220-100-S2-P2 , AFXR220-120-S2-P0 , AFXR220-120-S2-P1 , AFXR220-120-S2-P2 , AFXR220-140-S2-P0 , AFXR220-140-S2-P1 , AFXR220-160-S2-P0 , AFXR220-160-S2-P1 , AFXR220-160-S2-P2 , AFXR220-180-S2-P0 , AFXR220-180-S2-P1 , AFXR220-180-S2-P2 , AFXR220-200-S2-P0 , AFXR220-200-S2-P1 , AFXR220-200-S2-P2 , AFXR140-100-S2-P2 , AFXR075-008-S2-P1 , AFXR075-010-S2-P2 , AFXR075-180-S2-P2 , AFXR100-003-S2-P1 , AFXR140-004-S2-P1 , AFXR140-005-S2-P2 , AFXR140-050-S2-P2 , AFXR140-070-S2-P1 , AFXR180-005-S2-P2 , AFXR180-006-S2-P1 , AFXR180-100-S2-P2 , AFXR220-140-S2-P2



Rozmery AFXR (1-stupňová, prevodový pomer i=3~20)

Rozmery AFX042 AFX060 AFX075 AFX100 AFX140 AFX180
D1 50 68 85 120 165 215
D2 3,4 5,5 6,8 9 11 13
D3 12 j6 16h6 22h6 32h6 40h6 55h6
D4 g6 35 60 70 90 130 160
D5 22 21 30 40 75 95
D6 M4 x 0,7P M5 x 0,8P M8 x 1,25P M12 x 1,75P M16 x 2P M20 x 2,5P
D7 h6 - 16 22 32 40 55
L1 42 62 76 105 42 180
L2 19,5 28,5 36,5 58 82 82
L3 6,5 20 19,5 30 30 30
L4 1 1,5 1,5 2 3 3
L5 14 25 32 40 63 70
L6 2 2 3 5 5 6
L7 4 6 7 10 12 15
L8 31 62 84 103,5 132 180,5
L9 42 70 90 115 142 180
L10 10 12,5 19 28 36 42
L11 - 26 26 26 40 41,5
L12 - 15 15 15 20 21,5
L13 - 21 22,5 23 33,5 33,5
C11 46 70 100 130 165 215
C21 M4 x 0,7P M5 x 0,8P M6 x 1P M8 x 1,25P M10 x 1,5P M12 x 1,75P
C31 ≤11/≤122 ≤14/≤162 ≤19/≤24 ≤32 ≤38 ≤48
C41 25 34 40 50 60 85
C51 30 50 80 110 130 180
C61 3,5 8 4 5 6 6
C71 42 60 90 115 142 190
C81 29,5 19 17 19,5 22,5 29
C91 86,5 129,5 157 211 266,5 321,5
C101 8,75 13,5 10,75 13 15 20,75
B1 h9 4 5 6 10 12 16
H1 13,5 18 24,5 35 43 59
X DIN 5480 - W16 x 0,8 x 30 x 18 x 6m W22 x 1,25 x 30 x 16 x 6m W32 x 1,25 x 30 x 24 x 6m W40 x 2 x 30 x 18 x 6m W55 x 2 x 30 x 26 x 6m
  1. C1~C10 sú špecifické rozmery (metrické jednotky). Navštívte náš konfigurátor na našich webových stránkach www.apexdyna.sk.
  2. AFX042 pomer 5, 10 ponúka C3≤12. AFX060 pomer 5, 10 ponúka C3≤16.

AFXR042-003-S2-P1 , AFXR042-003-S2-P2 , AFXR042-004-S2-P1 , AFXR042-004-S2-P2 , AFXR042-005-S2-P1 , AFXR042-005-S2-P2 , AFXR042-006-S2-P1 , AFXR042-006-S2-P2 , AFXR042-007-S2-P1 , AFXR042-007-S2-P2 , AFXR042-008-S2-P1 , AFXR042-008-S2-P2 , AFXR042-009-S2-P1 , AFXR042-009-S2-P2 , AFXR042-010-S2-P1 , AFXR042-010-S2-P2 , AFXR042-015-S2-P1 , AFXR042-015-S2-P2 , AFXR042-020-S2-P1 , AFXR042-020-S2-P2 , AFXR042-025-S2-P1 , AFXR042-025-S2-P2 , AFXR042-030-S2-P1 , AFXR042-030-S2-P2 , AFXR042-035-S2-P1 , AFXR042-035-S2-P2 , AFXR042-040-S2-P1 , AFXR042-040-S2-P2 , AFXR042-045-S2-P1 , AFXR042-045-S2-P2 , AFXR042-050-S2-P1 , AFXR042-050-S2-P2 , AFXR042-060-S2-P1 , AFXR042-060-S2-P2 , AFXR042-070-S2-P1 , AFXR042-070-S2-P2 , AFXR042-080-S2-P1 , AFXR042-080-S2-P2 , AFXR042-090-S2-P1 , AFXR042-090-S2-P2 , AFXR042-100-S2-P1 , AFXR042-100-S2-P2 , AFXR060-003-S2-P1 , AFXR060-003-S2-P2 , AFXR060-004-S2-P1 , AFXR060-004-S2-P2 , AFXR060-005-S2-P1 , AFXR060-005-S2-P2 , AFXR060-006-S2-P1 , AFXR060-006-S2-P2 , AFXR060-007-S2-P1 , AFXR060-007-S2-P2 , AFXR060-008-S2-P1 , AFXR060-008-S2-P2 , AFXR060-009-S2-P1 , AFXR060-009-S2-P2 , AFXR060-010-S2-P1 , AFXR060-010-S2-P2 , AFXR060-014-S2-P1 , AFXR060-014-S2-P2 , AFXR060-020-S2-P2 , AFXR060-025-S2-P1 , AFXR060-025-S2-P2 , AFXR060-030-S2-P1 , AFXR060-030-S2-P2 , AFXR060-035-S2-P1 , AFXR060-035-S2-P2 , AFXR060-040-S2-P1 , AFXR060-040-S2-P2 , AFXR060-045-S2-P1 , AFXR060-045-S2-P2 , AFXR060-050-S2-P1 , AFXR060-050-S2-P2 , AFXR060-060-S2-P1 , AFXR060-060-S2-P2 , AFXR060-070-S2-P1 , AFXR060-070-S2-P2 , AFXR060-080-S2-P1 , AFXR060-080-S2-P2 , AFXR060-090-S2-P1 , AFXR060-090-S2-P2 , AFXR060-100-S2-P1 , AFXR060-100-S2-P2 , AFXR075-003-S2-P0 , AFXR075-003-S2-P1 , AFXR075-003-S2-P2 , AFXR075-004-S2-P0 , AFXR075-004-S2-P1 , AFXR075-004-S2-P2 , AFXR075-005-S2-P0 , AFXR075-005-S2-P1 , AFXR075-005-S2-P2 , AFXR075-006-S2-P0 , AFXR075-006-S2-P1 , AFXR075-006-S2-P2 , AFXR075-007-S2-P0 , AFXR075-007-S2-P1 , AFXR075-007-S2-P2 , AFXR075-008-S2-P0 , AFXR075-008-S2-P2 , AFXR075-009-S2-P0 , AFXR075-009-S2-P1 , AFXR075-009-S2-P2 , AFXR075-010-S2-P0 , AFXR075-010-S2-P1 , AFXR075-014-S2-P0 , AFXR075-014-S2-P1 , AFXR075-014-S2-P2 , AFXR075-020-S2-P0 , AFXR075-020-S2-P1 , AFXR075-020-S2-P2 , AFXR075-025-S2-P0 , AFXR075-025-S2-P1 , AFXR075-025-S2-P2 , AFXR075-030-S2-P0 , AFXR075-030-S2-P1 , AFXR075-030-S2-P2 , AFXR075-035-S2-P0 , AFXR075-035-S2-P1 , AFXR075-035-S2-P2 , AFXR075-040-S2-P0 , AFXR075-040-S2-P1 , AFXR075-040-S2-P2 , AFXR075-045-S2-P0 , AFXR075-045-S2-P1 , AFXR075-045-S2-P2 , AFXR075-050-S2-P0 , AFXR075-050-S2-P1 , AFXR075-050-S2-P2 , AFXR075-060-S2-P0 , AFXR075-060-S2-P1 , AFXR075-060-S2-P2 , AFXR075-070-S2-P0 , AFXR075-070-S2-P1 , AFXR075-070-S2-P2 , AFXR075-080-S2-P0 , AFXR075-080-S2-P1 , AFXR075-080-S2-P2 , AFXR075-090-S2-P0 , AFXR075-090-S2-P1 , AFXR075-090-S2-P2 , AFXR075-100-S2-P0 , AFXR075-100-S2-P1 , AFXR075-100-S2-P2 , AFXR075-120-S2-P0 , AFXR075-120-S2-P1 , AFXR075-120-S2-P2 , AFXR075-140-S2-P0 , AFXR075-140-S2-P1 , AFXR075-140-S2-P2 , AFXR075-160-S2-P0 , AFXR075-160-S2-P1 , AFXR075-160-S2-P2 , AFXR075-180-S2-P0 , AFXR075-180-S2-P1 , AFXR075-200-S2-P0 , AFXR075-200-S2-P1 , AFXR075-200-S2-P2 , AFXR100-003-S2-P0 , AFXR100-003-S2-P2 , AFXR100-004-S2-P0 , AFXR100-004-S2-P1 , AFXR100-004-S2-P2 , AFXR100-005-S2-P0 , AFXR100-005-S2-P1 , AFXR100-005-S2-P2 , AFXR100-006-S2-P0 , AFXR100-006-S2-P1 , AFXR100-006-S2-P2 , AFXR100-007-S2-P0 , AFXR100-007-S2-P1 , AFXR100-007-S2-P2 , AFXR100-008-S2-P0 , AFXR100-008-S2-P1 , AFXR100-008-S2-P2 , AFXR100-009-S2-P0 , AFXR100-009-S2-P1 , AFXR100-009-S2-P2 , AFXR100-010-S2-P0 , AFXR100-010-S2-P1 , AFXR100-010-S2-P2 , AFXR100-014-S2-P0 , AFXR100-014-S2-P1 , AFXR100-014-S2-P2 , AFXR100-020-S2-P0 , AFXR100-020-S2-P1 , AFXR100-020-S2-P2 , AFXR100-025-S2-P0 , AFXR100-025-S2-P1 , AFXR100-025-S2-P2 , AFXR100-030-S2-P0 , AFXR100-030-S2-P1 , AFXR100-030-S2-P2 , AFXR100-035-S2-P0 , AFXR100-035-S2-P1 , AFXR100-035-S2-P2 , AFXR100-040-S2-P0 , AFXR100-040-S2-P1 , AFXR100-040-S2-P2 , AFXR100-045-S2-P0 , AFXR100-045-S2-P1 , AFXR100-045-S2-P2 , AFXR100-050-S2-P0 , AFXR100-050-S2-P1 , AFXR100-050-S2-P2 , AFXR100-060-S2-P0 , AFXR100-060-S2-P1 , AFXR100-060-S2-P2 , AFXR100-070-S2-P0 , AFXR100-070-S2-P1 , AFXR100-070-S2-P2 , AFXR100-080-S2-P0 , AFXR100-080-S2-P1 , AFXR100-080-S2-P2 , AFXR100-090-S2-P0 , AFXR100-090-S2-P1 , AFXR100-090-S2-P2 , AFXR100-100-S2-P0 , AFXR100-100-S2-P1 , AFXR100-100-S2-P2 , AFXR100-120-S2-P0 , AFXR100-120-S2-P1 , AFXR100-120-S2-P2 , AFXR100-140-S2-P0 , AFXR100-140-S2-P1 , AFXR100-140-S2-P2 , AFXR100-160-S2-P0 , AFXR100-160-S2-P1 , AFXR100-160-S2-P2 , AFXR100-180-S2-P0 , AFXR100-180-S2-P1 , AFXR100-180-S2-P2 , AFXR100-200-S2-P0 , AFXR100-200-S2-P1 , AFXR100-200-S2-P2 , AFXR140-003-S2-P0 , AFXR140-003-S2-P1 , AFXR140-003-S2-P2 , AFXR140-004-S2-P0 , AFXR140-004-S2-P2 , AFXR140-005-S2-P0 , AFXR140-005-S2-P1 , AFXR140-006-S2-P0 , AFXR140-006-S2-P1 , AFXR140-006-S2-P2 , AFXR140-007-S2-P0 , AFXR140-007-S2-P1 , AFXR140-007-S2-P2 , AFXR140-008-S2-P0 , AFXR140-008-S2-P1 , AFXR140-008-S2-P2 , AFXR140-009-S2-P0 , AFXR140-009-S2-P1 , AFXR140-009-S2-P2 , AFXR140-010-S2-P0 , AFXR140-010-S2-P1 , AFXR140-010-S2-P2 , AFXR140-014-S2-P0 , AFXR140-014-S2-P1 , AFXR140-014-S2-P2 , AFXR140-020-S2-P0 , AFXR140-020-S2-P1 , AFXR140-020-S2-P2 , AFXR140-025-S2-P0 , AFXR140-025-S2-P1 , AFXR140-025-S2-P2 , AFXR140-030-S2-P0 , AFXR140-030-S2-P1 , AFXR140-030-S2-P2 , AFXR140-035-S2-P0 , AFXR140-035-S2-P1 , AFXR140-035-S2-P2 , AFXR140-040-S2-P0 , AFXR140-040-S2-P1 , AFXR140-040-S2-P2 , AFXR140-045-S2-P0 , AFXR140-045-S2-P1 , AFXR140-045-S2-P2 , AFXR140-050-S2-P0 , AFXR140-050-S2-P1 , AFXR140-060-S2-P0 , AFXR140-060-S2-P1 , AFXR140-060-S2-P2 , AFXR140-070-S2-P0 , AFXR140-070-S2-P2 , AFXR140-080-S2-P0 , AFXR140-080-S2-P1 , AFXR140-080-S2-P2 , AFXR140-090-S2-P0 , AFXR140-090-S2-P1 , AFXR140-090-S2-P2 , AFXR140-100-S2-P0 , AFXR140-100-S2-P1 , AFXR140-120-S2-P0 , AFXR140-120-S2-P1 , AFXR140-120-S2-P2 , AFXR140-140-S2-P0 , AFXR140-140-S2-P1 , AFXR140-140-S2-P2 , AFXR140-160-S2-P0 , AFXR140-160-S2-P1 , AFXR140-160-S2-P2 , AFXR140-180-S2-P0 , AFXR140-180-S2-P1 , AFXR140-180-S2-P2 , AFXR140-200-S2-P0 , AFXR140-200-S2-P1 , AFXR140-200-S2-P2 , AFXR180-003-S2-P0 , AFXR180-003-S2-P1 , AFXR180-003-S2-P2 , AFXR180-004-S2-P0 , AFXR180-004-S2-P1 , AFXR180-004-S2-P2 , AFXR180-005-S2-P0 , AFXR180-005-S2-P1 , AFXR180-006-S2-P0 , AFXR180-006-S2-P2 , AFXR180-007-S2-P0 , AFXR180-007-S2-P1 , AFXR180-007-S2-P2 , AFXR180-008-S2-P0 , AFXR180-008-S2-P1 , AFXR180-008-S2-P2 , AFXR180-009-S2-P0 , AFXR180-009-S2-P1 , AFXR180-009-S2-P2 , AFXR180-010-S2-P0 , AFXR180-010-S2-P1 , AFXR180-010-S2-P2 , AFXR180-014-S2-P0 , AFXR180-014-S2-P1 , AFXR180-014-S2-P2 , AFXR180-020-S2-P0 , AFXR180-020-S2-P1 , AFXR180-020-S2-P2 , AFXR180-025-S2-P0 , AFXR180-025-S2-P1 , AFXR180-025-S2-P2 , AFXR180-030-S2-P0 , AFXR180-030-S2-P1 , AFXR180-030-S2-P2 , AFXR180-035-S2-P0 , AFXR180-035-S2-P1 , AFXR180-035-S2-P2 , AFXR180-040-S2-P0 , AFXR180-040-S2-P2 , AFXR180-045-S2-P0 , AFXR180-045-S2-P2 , AFXR180-050-S2-P0 , AFXR180-050-S2-P2 , AFXR180-060-S2-P0 , AFXR180-060-S2-P1 , AFXR180-060-S2-P2 , AFXR180-070-S2-P0 , AFXR180-070-S2-P1 , AFXR180-070-S2-P2 , AFXR180-080-S2-P0 , AFXR180-080-S2-P1 , AFXR180-080-S2-P2 , AFXR180-090-S2-P0 , AFXR180-090-S2-P1 , AFXR180-090-S2-P2 , AFXR180-100-S2-P0 , AFXR180-100-S2-P1 , AFXR180-120-S2-P0 , AFXR180-120-S2-P1 , AFXR180-120-S2-P2 , AFXR180-140-S2-P2 , AFXR180-140-S2-P0 , AFXR180-140-S2-P1 , AFXR180-160-S2-P0 , AFXR180-160-S2-P1 , AFXR180-160-S2-P2 , AFXR180-180-S2-P0 , AFXR180-180-S2-P1 , AFXR180-180-S2-P2 , AFXR180-200-S2-P0 , AFXR180-200-S2-P1 , AFXR180-200-S2-P2 , AFXR220-003-S2-P0 , AFXR220-003-S2-P1 , AFXR220-003-S2-P2 , AFXR220-004-S2-P2 , AFXR220-004-S2-P0 , AFXR220-004-S2-P1 , AFXR220-005-S2-P0 , AFXR220-005-S2-P1 , AFXR220-005-S2-P2 , AFXR220-006-S2-P0 , AFXR220-006-S2-P1 , AFXR220-006-S2-P2 , AFXR220-007-S2-P0 , AFXR220-007-S2-P1 , AFXR220-007-S2-P2 , AFXR220-008-S2-P0 , AFXR220-008-S2-P1 , AFXR220-008-S2-P2 , AFXR220-009-S2-P0 , AFXR220-009-S2-P1 , AFXR220-009-S2-P2 , AFXR220-010-S2-P0 , AFXR220-010-S2-P1 , AFXR220-010-S2-P2 , AFXR220-014-S2-P0 , AFXR220-014-S2-P1 , AFXR220-014-S2-P2 , AFXR220-020-S2-P0 , AFXR220-020-S2-P1 , AFXR220-020-S2-P2 , AFXR220-025-S2-P0 , AFXR220-025-S2-P1 , AFXR220-025-S2-P2 , AFXR220-030-S2-P0 , AFXR220-030-S2-P1 , AFXR220-030-S2-P2 , AFXR220-035-S2-P0 , AFXR220-035-S2-P1 , AFXR220-035-S2-P2 , AFXR220-040-S2-P0 , AFXR220-040-S2-P1 , AFXR220-040-S2-P2 , AFXR220-045-S2-P0 , AFXR220-045-S2-P1 , AFXR220-045-S2-P2 , AFXR220-050-S2-P0 , AFXR220-050-S2-P1 , AFXR220-050-S2-P2 , AFXR220-060-S2-P0 , AFXR220-060-S2-P1 , AFXR220-060-S2-P2 , AFXR220-070-S2-P0 , AFXR220-070-S2-P1 , AFXR220-070-S2-P2 , AFXR220-080-S2-P0 , AFXR220-080-S2-P1 , AFXR220-080-S2-P2 , AFXR220-090-S2-P0 , AFXR220-090-S2-P1 , AFXR220-090-S2-P2 , AFXR220-100-S2-P0 , AFXR220-100-S2-P1 , AFXR220-100-S2-P2 , AFXR220-120-S2-P0 , AFXR220-120-S2-P1 , AFXR220-120-S2-P2 , AFXR220-140-S2-P0 , AFXR220-140-S2-P1 , AFXR220-160-S2-P0 , AFXR220-160-S2-P1 , AFXR220-160-S2-P2 , AFXR220-180-S2-P0 , AFXR220-180-S2-P1 , AFXR220-180-S2-P2 , AFXR220-200-S2-P0 , AFXR220-200-S2-P1 , AFXR220-200-S2-P2 , AFXR140-100-S2-P2 , AFXR075-008-S2-P1 , AFXR075-010-S2-P2 , AFXR075-180-S2-P2 , AFXR100-003-S2-P1 , AFXR140-004-S2-P1 , AFXR140-005-S2-P2 , AFXR140-050-S2-P2 , AFXR140-070-S2-P1 , AFXR180-005-S2-P2 , AFXR180-006-S2-P1 , AFXR180-100-S2-P2 , AFXR220-140-S2-P2

Rozmery AFX042 AFX060/AFX060A AFX075/AFX075A AFX100/AFX100A AFX140/AFX140A AFX180
D1 50 68 85 120 165 215
D2 3,4 5,5 6,8 9 11 13
D3 12 j6 16h6 22h6 32h6 40h6 55h6
D4 g6 35 60 70 90 130 160
D5 22 21 30 40 75 95
D6 M4 x 0,7P M5 x 0,8P M8 x 1,25P M12 x 1,75P M16 x 2P M20 x 2,5P
D7 h6 - 16 22 32 40 55
L1 42 62 76 105 42 180
L2 19,5 28,5 36,5 58 82 82
L3 6,5 20 19,5 30 30 30
L4 1 1,5 1,5 2 3 3
L5 14 25 32 40 63 70
L6 2 2 3 5 5 6
L7 4 6 7 10 12 15
L8 31 62 84 103,5 132 180,5
L9 42 70 90 115 142 180
L10 10 12,5 19 28 36 42
L11 - 26 26 26 40 41,5
L12 - 15 15 15 20 21,5
L13 - 21 22,5 23 33,5 33,5
C11 46 70 100 130 165 215
C21 M4 x 0,7P M5 x 0,8P M6 x 1P M8 x 1,25P M10 x 1,5P M12 x 1,75P
C31 ≤11/≤122 ≤14/≤162 ≤19/≤24 ≤32 ≤38 ≤48
C41 25 34 40 50 60 85
C51 30 50 80 110 130 180
C61 3,5 8 4 5 6 6
C71 42 60 90 115 142 190
C81 29,5 19 17 19,5 22,5 29
C91 86,5 129,5 157 211 266,5 321,5
C101 8,75 13,5 10,75 13 15 20,75
B1 h9 4 5 6 10 12 16
H1 13,5 18 24,5 35 43 59
X DIN 5480 - W16 x 0,8 x 30 x 18 x 6m W22 x 1,25 x 30 x 16 x 6m W32 x 1,25 x 30 x 24 x 6m W40 x 2 x 30 x 18 x 6m W55 x 2 x 30 x 26 x 6m

3. C1~C10 sú špecifické rozmery (metrické jednotky). Navštívte náš konfigurátor na našich webových stránkach www.apexdyna.skAFXR042-003-S2-P1 , AFXR042-003-S2-P2 , AFXR042-004-S2-P1 , AFXR042-004-S2-P2 , AFXR042-005-S2-P1 , AFXR042-005-S2-P2 , AFXR042-006-S2-P1 , AFXR042-006-S2-P2 , AFXR042-007-S2-P1 , AFXR042-007-S2-P2 , AFXR042-008-S2-P1 , AFXR042-008-S2-P2 , AFXR042-009-S2-P1 , AFXR042-009-S2-P2 , AFXR042-010-S2-P1 , AFXR042-010-S2-P2 , AFXR042-015-S2-P1 , AFXR042-015-S2-P2 , AFXR042-020-S2-P1 , AFXR042-020-S2-P2 , AFXR042-025-S2-P1 , AFXR042-025-S2-P2 , AFXR042-030-S2-P1 , AFXR042-030-S2-P2 , AFXR042-035-S2-P1 , AFXR042-035-S2-P2 , AFXR042-040-S2-P1 , AFXR042-040-S2-P2 , AFXR042-045-S2-P1 , AFXR042-045-S2-P2 , AFXR042-050-S2-P1 , AFXR042-050-S2-P2 , AFXR042-060-S2-P1 , AFXR042-060-S2-P2 , AFXR042-070-S2-P1 , AFXR042-070-S2-P2 , AFXR042-080-S2-P1 , AFXR042-080-S2-P2 , AFXR042-090-S2-P1 , AFXR042-090-S2-P2 , AFXR042-100-S2-P1 , AFXR042-100-S2-P2 , AFXR060-003-S2-P1 , AFXR060-003-S2-P2 , AFXR060-004-S2-P1 , AFXR060-004-S2-P2 , AFXR060-005-S2-P1 , AFXR060-005-S2-P2 , AFXR060-006-S2-P1 , AFXR060-006-S2-P2 , AFXR060-007-S2-P1 , AFXR060-007-S2-P2 , AFXR060-008-S2-P1 , AFXR060-008-S2-P2 , AFXR060-009-S2-P1 , AFXR060-009-S2-P2 , AFXR060-010-S2-P1 , AFXR060-010-S2-P2 , AFXR060-014-S2-P1 , AFXR060-014-S2-P2 , AFXR060-020-S2-P2 , AFXR060-025-S2-P1 , AFXR060-025-S2-P2 , AFXR060-030-S2-P1 , AFXR060-030-S2-P2 , AFXR060-035-S2-P1 , AFXR060-035-S2-P2 , AFXR060-040-S2-P1 , AFXR060-040-S2-P2 , AFXR060-045-S2-P1 , AFXR060-045-S2-P2 , AFXR060-050-S2-P1 , AFXR060-050-S2-P2 , AFXR060-060-S2-P1 , AFXR060-060-S2-P2 , AFXR060-070-S2-P1 , AFXR060-070-S2-P2 , AFXR060-080-S2-P1 , AFXR060-080-S2-P2 , AFXR060-090-S2-P1 , AFXR060-090-S2-P2 , AFXR060-100-S2-P1 , AFXR060-100-S2-P2 , AFXR075-003-S2-P0 , AFXR075-003-S2-P1 , AFXR075-003-S2-P2 , AFXR075-004-S2-P0 , AFXR075-004-S2-P1 , AFXR075-004-S2-P2 , AFXR075-005-S2-P0 , AFXR075-005-S2-P1 , AFXR075-005-S2-P2 , AFXR075-006-S2-P0 , AFXR075-006-S2-P1 , AFXR075-006-S2-P2 , AFXR075-007-S2-P0 , AFXR075-007-S2-P1 , AFXR075-007-S2-P2 , AFXR075-008-S2-P0 , AFXR075-008-S2-P2 , AFXR075-009-S2-P0 , AFXR075-009-S2-P1 , AFXR075-009-S2-P2 , AFXR075-010-S2-P0 , AFXR075-010-S2-P1 , AFXR075-014-S2-P0 , AFXR075-014-S2-P1 , AFXR075-014-S2-P2 , AFXR075-020-S2-P0 , AFXR075-020-S2-P1 , AFXR075-020-S2-P2 , AFXR075-025-S2-P0 , AFXR075-025-S2-P1 , AFXR075-025-S2-P2 , AFXR075-030-S2-P0 , AFXR075-030-S2-P1 , AFXR075-030-S2-P2 , AFXR075-035-S2-P0 , AFXR075-035-S2-P1 , AFXR075-035-S2-P2 , AFXR075-040-S2-P0 , AFXR075-040-S2-P1 , AFXR075-040-S2-P2 , AFXR075-045-S2-P0 , AFXR075-045-S2-P1 , AFXR075-045-S2-P2 , AFXR075-050-S2-P0 , AFXR075-050-S2-P1 , AFXR075-050-S2-P2 , AFXR075-060-S2-P0 , AFXR075-060-S2-P1 , AFXR075-060-S2-P2 , AFXR075-070-S2-P0 , AFXR075-070-S2-P1 , AFXR075-070-S2-P2 , AFXR075-080-S2-P0 , AFXR075-080-S2-P1 , AFXR075-080-S2-P2 , AFXR075-090-S2-P0 , AFXR075-090-S2-P1 , AFXR075-090-S2-P2 , AFXR075-100-S2-P0 , AFXR075-100-S2-P1 , AFXR075-100-S2-P2 , AFXR075-120-S2-P0 , AFXR075-120-S2-P1 , AFXR075-120-S2-P2 , AFXR075-140-S2-P0 , AFXR075-140-S2-P1 , AFXR075-140-S2-P2 , AFXR075-160-S2-P0 , AFXR075-160-S2-P1 , AFXR075-160-S2-P2 , AFXR075-180-S2-P0 , AFXR075-180-S2-P1 , AFXR075-200-S2-P0 , AFXR075-200-S2-P1 , AFXR075-200-S2-P2 , AFXR100-003-S2-P0 , AFXR100-003-S2-P2 , AFXR100-004-S2-P0 , AFXR100-004-S2-P1 , AFXR100-004-S2-P2 , AFXR100-005-S2-P0 , AFXR100-005-S2-P1 , AFXR100-005-S2-P2 , AFXR100-006-S2-P0 , AFXR100-006-S2-P1 , AFXR100-006-S2-P2 , AFXR100-007-S2-P0 , AFXR100-007-S2-P1 , AFXR100-007-S2-P2 , AFXR100-008-S2-P0 , AFXR100-008-S2-P1 , AFXR100-008-S2-P2 , AFXR100-009-S2-P0 , AFXR100-009-S2-P1 , AFXR100-009-S2-P2 , AFXR100-010-S2-P0 , AFXR100-010-S2-P1 , AFXR100-010-S2-P2 , AFXR100-014-S2-P0 , AFXR100-014-S2-P1 , AFXR100-014-S2-P2 , AFXR100-020-S2-P0 , AFXR100-020-S2-P1 , AFXR100-020-S2-P2 , AFXR100-025-S2-P0 , AFXR100-025-S2-P1 , AFXR100-025-S2-P2 , AFXR100-030-S2-P0 , AFXR100-030-S2-P1 , AFXR100-030-S2-P2 , AFXR100-035-S2-P0 , AFXR100-035-S2-P1 , AFXR100-035-S2-P2 , AFXR100-040-S2-P0 , AFXR100-040-S2-P1 , AFXR100-040-S2-P2 , AFXR100-045-S2-P0 , AFXR100-045-S2-P1 , AFXR100-045-S2-P2 , AFXR100-050-S2-P0 , AFXR100-050-S2-P1 , AFXR100-050-S2-P2 , AFXR100-060-S2-P0 , AFXR100-060-S2-P1 , AFXR100-060-S2-P2 , AFXR100-070-S2-P0 , AFXR100-070-S2-P1 , AFXR100-070-S2-P2 , AFXR100-080-S2-P0 , AFXR100-080-S2-P1 , AFXR100-080-S2-P2 , AFXR100-090-S2-P0 , AFXR100-090-S2-P1 , AFXR100-090-S2-P2 , AFXR100-100-S2-P0 , AFXR100-100-S2-P1 , AFXR100-100-S2-P2 , AFXR100-120-S2-P0 , AFXR100-120-S2-P1 , AFXR100-120-S2-P2 , AFXR100-140-S2-P0 , AFXR100-140-S2-P1 , AFXR100-140-S2-P2 , AFXR100-160-S2-P0 , AFXR100-160-S2-P1 , AFXR100-160-S2-P2 , AFXR100-180-S2-P0 , AFXR100-180-S2-P1 , AFXR100-180-S2-P2 , AFXR100-200-S2-P0 , AFXR100-200-S2-P1 , AFXR100-200-S2-P2 , AFXR140-003-S2-P0 , AFXR140-003-S2-P1 , AFXR140-003-S2-P2 , AFXR140-004-S2-P0 , AFXR140-004-S2-P2 , AFXR140-005-S2-P0 , AFXR140-005-S2-P1 , AFXR140-006-S2-P0 , AFXR140-006-S2-P1 , AFXR140-006-S2-P2 , AFXR140-007-S2-P0 , AFXR140-007-S2-P1 , AFXR140-007-S2-P2 , AFXR140-008-S2-P0 , AFXR140-008-S2-P1 , AFXR140-008-S2-P2 , AFXR140-009-S2-P0 , AFXR140-009-S2-P1 , AFXR140-009-S2-P2 , AFXR140-010-S2-P0 , AFXR140-010-S2-P1 , AFXR140-010-S2-P2 , AFXR140-014-S2-P0 , AFXR140-014-S2-P1 , AFXR140-014-S2-P2 , AFXR140-020-S2-P0 , AFXR140-020-S2-P1 , AFXR140-020-S2-P2 , AFXR140-025-S2-P0 , AFXR140-025-S2-P1 , AFXR140-025-S2-P2 , AFXR140-030-S2-P0 , AFXR140-030-S2-P1 , AFXR140-030-S2-P2 , AFXR140-035-S2-P0 , AFXR140-035-S2-P1 , AFXR140-035-S2-P2 , AFXR140-040-S2-P0 , AFXR140-040-S2-P1 , AFXR140-040-S2-P2 , AFXR140-045-S2-P0 , AFXR140-045-S2-P1 , AFXR140-045-S2-P2 , AFXR140-050-S2-P0 , AFXR140-050-S2-P1 , AFXR140-060-S2-P0 , AFXR140-060-S2-P1 , AFXR140-060-S2-P2 , AFXR140-070-S2-P0 , AFXR140-070-S2-P2 , AFXR140-080-S2-P0 , AFXR140-080-S2-P1 , AFXR140-080-S2-P2 , AFXR140-090-S2-P0 , AFXR140-090-S2-P1 , AFXR140-090-S2-P2 , AFXR140-100-S2-P0 , AFXR140-100-S2-P1 , AFXR140-120-S2-P0 , AFXR140-120-S2-P1 , AFXR140-120-S2-P2 , AFXR140-140-S2-P0 , AFXR140-140-S2-P1 , AFXR140-140-S2-P2 , AFXR140-160-S2-P0 , AFXR140-160-S2-P1 , AFXR140-160-S2-P2 , AFXR140-180-S2-P0 , AFXR140-180-S2-P1 , AFXR140-180-S2-P2 , AFXR140-200-S2-P0 , AFXR140-200-S2-P1 , AFXR140-200-S2-P2 , AFXR180-003-S2-P0 , AFXR180-003-S2-P1 , AFXR180-003-S2-P2 , AFXR180-004-S2-P0 , AFXR180-004-S2-P1 , AFXR180-004-S2-P2 , AFXR180-005-S2-P0 , AFXR180-005-S2-P1 , AFXR180-006-S2-P0 , AFXR180-006-S2-P2 , AFXR180-007-S2-P0 , AFXR180-007-S2-P1 , AFXR180-007-S2-P2 , AFXR180-008-S2-P0 , AFXR180-008-S2-P1 , AFXR180-008-S2-P2 , AFXR180-009-S2-P0 , AFXR180-009-S2-P1 , AFXR180-009-S2-P2 , AFXR180-010-S2-P0 , AFXR180-010-S2-P1 , AFXR180-010-S2-P2 , AFXR180-014-S2-P0 , AFXR180-014-S2-P1 , AFXR180-014-S2-P2 , AFXR180-020-S2-P0 , AFXR180-020-S2-P1 , AFXR180-020-S2-P2 , AFXR180-025-S2-P0 , AFXR180-025-S2-P1 , AFXR180-025-S2-P2 , AFXR180-030-S2-P0 , AFXR180-030-S2-P1 , AFXR180-030-S2-P2 , AFXR180-035-S2-P0 , AFXR180-035-S2-P1 , AFXR180-035-S2-P2 , AFXR180-040-S2-P0 , AFXR180-040-S2-P2 , AFXR180-045-S2-P0 , AFXR180-045-S2-P2 , AFXR180-050-S2-P0 , AFXR180-050-S2-P2 , AFXR180-060-S2-P0 , AFXR180-060-S2-P1 , AFXR180-060-S2-P2 , AFXR180-070-S2-P0 , AFXR180-070-S2-P1 , AFXR180-070-S2-P2 , AFXR180-080-S2-P0 , AFXR180-080-S2-P1 , AFXR180-080-S2-P2 , AFXR180-090-S2-P0 , AFXR180-090-S2-P1 , AFXR180-090-S2-P2 , AFXR180-100-S2-P0 , AFXR180-100-S2-P1 , AFXR180-120-S2-P0 , AFXR180-120-S2-P1 , AFXR180-120-S2-P2 , AFXR180-140-S2-P2 , AFXR180-140-S2-P0 , AFXR180-140-S2-P1 , AFXR180-160-S2-P0 , AFXR180-160-S2-P1 , AFXR180-160-S2-P2 , AFXR180-180-S2-P0 , AFXR180-180-S2-P1 , AFXR180-180-S2-P2 , AFXR180-200-S2-P0 , AFXR180-200-S2-P1 , AFXR180-200-S2-P2 , AFXR220-003-S2-P0 , AFXR220-003-S2-P1 , AFXR220-003-S2-P2 , AFXR220-004-S2-P2 , AFXR220-004-S2-P0 , AFXR220-004-S2-P1 , AFXR220-005-S2-P0 , AFXR220-005-S2-P1 , AFXR220-005-S2-P2 , AFXR220-006-S2-P0 , AFXR220-006-S2-P1 , AFXR220-006-S2-P2 , AFXR220-007-S2-P0 , AFXR220-007-S2-P1 , AFXR220-007-S2-P2 , AFXR220-008-S2-P0 , AFXR220-008-S2-P1 , AFXR220-008-S2-P2 , AFXR220-009-S2-P0 , AFXR220-009-S2-P1 , AFXR220-009-S2-P2 , AFXR220-010-S2-P0 , AFXR220-010-S2-P1 , AFXR220-010-S2-P2 , AFXR220-014-S2-P0 , AFXR220-014-S2-P1 , AFXR220-014-S2-P2 , AFXR220-020-S2-P0 , AFXR220-020-S2-P1 , AFXR220-020-S2-P2 , AFXR220-025-S2-P0 , AFXR220-025-S2-P1 , AFXR220-025-S2-P2 , AFXR220-030-S2-P0 , AFXR220-030-S2-P1 , AFXR220-030-S2-P2 , AFXR220-035-S2-P0 , AFXR220-035-S2-P1 , AFXR220-035-S2-P2 , AFXR220-040-S2-P0 , AFXR220-040-S2-P1 , AFXR220-040-S2-P2 , AFXR220-045-S2-P0 , AFXR220-045-S2-P1 , AFXR220-045-S2-P2 , AFXR220-050-S2-P0 , AFXR220-050-S2-P1 , AFXR220-050-S2-P2 , AFXR220-060-S2-P0 , AFXR220-060-S2-P1 , AFXR220-060-S2-P2 , AFXR220-070-S2-P0 , AFXR220-070-S2-P1 , AFXR220-070-S2-P2 , AFXR220-080-S2-P0 , AFXR220-080-S2-P1 , AFXR220-080-S2-P2 , AFXR220-090-S2-P0 , AFXR220-090-S2-P1 , AFXR220-090-S2-P2 , AFXR220-100-S2-P0 , AFXR220-100-S2-P1 , AFXR220-100-S2-P2 , AFXR220-120-S2-P0 , AFXR220-120-S2-P1 , AFXR220-120-S2-P2 , AFXR220-140-S2-P0 , AFXR220-140-S2-P1 , AFXR220-160-S2-P0 , AFXR220-160-S2-P1 , AFXR220-160-S2-P2 , AFXR220-180-S2-P0 , AFXR220-180-S2-P1 , AFXR220-180-S2-P2 , AFXR220-200-S2-P0 , AFXR220-200-S2-P1 , AFXR220-200-S2-P2 , AFXR140-100-S2-P2 , AFXR075-008-S2-P1 , AFXR075-010-S2-P2 , AFXR075-180-S2-P2 , AFXR100-003-S2-P1 , AFXR140-004-S2-P1 , AFXR140-005-S2-P2 , AFXR140-050-S2-P2 , AFXR140-070-S2-P1 , AFXR180-005-S2-P2 , AFXR180-006-S2-P1 , AFXR180-100-S2-P2 , AFXR220-140-S2-P2  ,

Vyššie uvedené 3D modely sú s náhodne vygenerovanou motorovou prírubou. Pre vygenerovanie 3D modelu podľa typu motora použite náš Konfigurátor.
