Hřebeny s přímým ozubením

  • Modul: 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12
  • Kvalita: 4 / 5H / 5 / 6 / 7 / 8 / 9 / 10
  • Vysoká přesnost
  • Vysoké zatížení
  • Vysoká rychlost
  • Nízká hlučnost
  • Dlouhá životnost
  • Rychlý termín doručení

Ozubené hřebeny spolu s pastorky se nejčastěji používají pro převod točivého momentu na lineární pohyb. Nejčastěji se využívají pro přesné polohování jako alternativa ke kuličkovým šroubům. Velkou výhodou je neomezená délka lineárního pohybu.

Z tohoto důvodu jsou na ozubené hřebeny a s nimi spojené pastorky kladeny náročné požadavky jako vysoká přesnost, vysoká rychlost, vysoká tuhost, nízká hlučnost a odolnost vůči opotřebení.

APEX Dynamics učinilo základní výběr s ohledem na výšeuvedené požadavky a nabízí průmyslu širokou paletu ozubených hřebenů a pastorků pro všeobecné použití charakterizované vysokou kvalitou.

Spojením hřebene s přímým ozubením, pastorkem a převodovkou APEX získáte komplexní řešení pro lineární pohony.

  • vhodné pro kombinaci s planetovými převodovkami APEX
  • přímé ozubení, úhel záběru 20°
  • v metrických modulech 1 / 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12
  • v palcové soustavě Pitch 5 (modul 1,591) / 10 (modul 3,138) / 13.33 (modul 4,244)
  • v třídách kvality 4 / 5H / 5 / 6 / 7 / 8 / 9 / 10
  • v délkách od 250mm až přes 2000 mm
  • s broušeným ozubením / s broušením ze všech stran
  • materiály: ocel 45C, 16MnCr5, 15CrMo5, 42CrMo4 nebo nerez ocel X5CrNi189
  • tepelné úpravy: kalení / kalení a popouštění / indukční kalení / cementace s následným indukční kalením / žíhání / normalizační žíhání
  • bez montážních otvorů / s montážními otvory / pro integraci s lineárním vedení (90° a 180°)
  • 4 typy povrchové úpravy: bez úpravy / niklování / fosfátování / černění

Doposud neexistuje žádná mezinárodní norma (ISO/DIN) definující požadavky na přesnost ozubených hřebenů a každý výrobce si definuje své vlastní normy. Málokdy dostane uživatel kompletní informace o tolerancích, s výjimkou součtové odchylky roztečí (Total Pitch Error) a zřídka kdy odchylky čelní rozteče (Single Pitch Error) nebo geometrii (rovinnost, zkroucení).

APEX si uvědomuje, jak jsou hodnoty tolerancí důležité a mohou ovlivnit finální aplikace. Proto APEX stanovil standard kvality pro ozubené hřebeny APEX přesně podle norem DIN / ISO pro ozubená kola včetně jejich tolerancí. Všechny informace o kvalitě a tolerancích produktu jsou dostupné v záložce parametry.




KVALITA HŘEBENŮ A JEJICH POUŽITÍ

Kvalita Modul Součtová odchylka roztečí
(μm)
Tolerance výšky zubu
(μm)
Maximální posuvná síla (N) Aplikace
4 5 - 12 2 - 23 -13 - 0 204,000
  • Měřící zařízení
  • Kalibrační přístroje
  • High-end stroje s elektrickým předepnutím
5H 2 - 10 24 - 31 -15 - 0 204,000
  • Instalace bez zpětné vazby
  • Vysoká odolnost / vysoký kroutící moment
  • Aplikace s více pastorky
  • Jako náhrady velkých modulů
5 2 - 12 24 - 33 -15 - 0 204,000
  • High-end obráběcí stroje
  • Zvedací osy
  • Aplikace s více pastorky
6 1 - 12 33 - 46 -22 - 0 204,000
  • Obráběcí stroje
  • Vodní / laserové / plasmové řezací stroje
  • Portálová centra
  • Ohýbačky trubek
  • Dřevoobráběcí stroje
  • Kombinace s lineárním vedením
6M 2 - 10 47 - 60 -32 - 0 204,000
  • Automatické nakládací systémy
  • Lineární pohony s plynulým chodem
8H 2 - 4 66 - 78 -48 - 0 52,000
  • Svářecí automaty
  • Roboty
  • Automatické nakládací systémy
  • Lineární pohony s nízkými zdroji zátěže
8 1,5 - 12 66 - 90 -48 - 0 100,000
  • Svářecí automaty
  • Roboty
  • Automatické nakládací systémy
  • Lineární pohony s nízkými zdroji zátěže
9 1 - 6 92 - 109 -63 - 0 9,000
  • Nerezové prostředí
  • Potravinářský a farmaceutický průmysl
  • Aplikace čistého prostředí
10 1 - 12 146 - 202 -90 - 0 167,000
  • Zvedací osy
  • Automatické nakládací systémy
  • Roboty
  • Venkovní aplikace

*Q9: nerezové provedení pouze pro hřebeny s přímým ozubením.
Úprava niklováním možná pro moduly Q4 - Q7, úprava fosfátováním a černěním oceli dostupná pro moduly Q8 - Q10.


KALENÍ OZUBENÝCH HŘEBENŮ APEX

Indukční kalení
Povrchová tvrdost 550 ± 40 HV
Tvrdost pod efektivní hloubkou prokalení L 440 ± 32 HV
Modul H L
1 - 1,75
1,2 - 2,63
1,591 (Pitch 5) - 2,79
2 - 3,5
2,5 - 4,38
3 - 4,8
3,183 (Pitch 10) - 5,09
4 7,2 0,3
4,244 (Pitch 13,33) 7,64 0,3
5 9 0,3
6 10,8 0,3
8 14,4 0,3
10 18 0,3
12 21,6 0,3
Cementace s následným indukčním kalením
Povrchová tvrdost 640 - 720 HV
Tvrdost pod efektivní hloubkou prokalení L 515 - 580 HV
Modul H L
2 3,5 0,4
2,5 4,38 0,48
3 4,8 0,55
4 6 0,68
5 10 0,88
6 12 1,03
8 16 0,91
10 20 0,87

Ve více než 80% lze garantovat šíři efektivní hloubky prokalení.

TOLERANCE

Přesnost /tolerance ozubení hřebenů

Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
1 Odchylka úhlu záběru (μm) ≤ 4 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 36
Odchylka úhlu sklonu zubu (μm) ≤ 6 ≤ 7 ≤ 9 ≤ 18 ≤ 28 ≤ 45
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 4.5 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 37
Součtová odchylka roztečí (μm) ≤ 17 ≤ 24 ≤ 33 ≤ 65 ≤ 91 ≤ 146



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
1,5 Odchylka úhlu záběru (μm) ≤ 4 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 36
Odchylka úhlu sklonu zubu (μm) ≤ 6 ≤ 7 ≤ 9 ≤ 18 ≤ 28 ≤ 45
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 4.5 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 37
Součtová odchylka roztečí (μm) ≤ 17 ≤ 24 ≤ 34 ≤ 66 ≤ 91 ≤ 148



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
2 Odchylka úhlu záběru (μm) ≤ 4 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 36
Odchylka úhlu sklonu zubu (μm) ≤ 6.5 ≤ 8 ≤ 10 ≤ 20 ≤ 32 ≤ 52
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -20 -30 -66 -87 -123
Odchylka čelní rozteče (μm) ≤ 4.5 ≤ 6 ≤ 8 ≤ 16 ≤ 23 ≤ 37
Součtová odchylka roztečí (μm) ≤ 17 ≤ 24 ≤ 34 ≤ 66 ≤ 91 ≤ 148



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
2,5 Odchylka úhlu záběru (μm) ≤ 5 ≤ 7 ≤ 10 ≤ 20 ≤ 28 ≤ 45
Odchylka úhlu sklonu zubu (μm) ≤ 6.5 ≤ 8 ≤ 10 ≤ 20 ≤ 32 ≤ 52
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 4.5 ≤ 6 ≤ 9 ≤ 18 ≤ 25 ≤ 39
Součtová odchylka roztečí (μm) ≤ 19 ≤ 26 ≤ 36 ≤ 72 ≤ 100 ≤ 160



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
3 Odchylka úhlu záběru (μm) ≤ 5 ≤ 7 ≤ 10 ≤ 20 ≤ 28 ≤ 45
Odchylka úhlu sklonu zubu (μm) ≤ 6.5 ≤ 8 ≤ 10 ≤ 20 ≤ 32 ≤ 52
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 4.5 ≤ 6 ≤ 9 ≤ 18 ≤ 25 ≤ 39
Součtová odchylka roztečí (μm) ≤ 19 ≤ 26 ≤ 37 ≤ 72 ≤ 101 ≤ 162



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
4 Odchylka úhlu záběru (μm) ≤ 7 ≤ 9 ≤ 13 ≤ 25 ≤ 35 ≤ 56
Odchylka úhlu sklonu zubu (μm) ≤ 6.5 ≤ 8 ≤ 10 ≤ 20 ≤ 32 ≤ 52
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -66 -124
Odchylka čelní rozteče (μm) ≤ 5 ≤ 7 ≤ 10 ≤ 19 ≤ 18 ≤ 43
Součtová odchylka roztečí (μm) ≤ 20 ≤ 28 ≤ 40 ≤ 78 ≤ 72 ≤ 175



Modul Odchylky Q4 Q5H / Q5 Q6/Q6M Q8H/Q8 Q9 Q10
5 Odchylka úhlu záběru (μm) ≤ 7 ≤ 9 ≤ 13 ≤ 25 ≤ 35 ≤ 56
Odchylka úhlu sklonu zubu (μm) ≤ 8 ≤ 10 ≤ 13 ≤ 25 ≤ 41 ≤ 65
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 5 ≤ 7 ≤ 10 ≤ 19 ≤ 27 ≤ 43
Součtová odchylka roztečí (μm) ≤ 20 ≤ 28 ≤ 40 ≤ 78 ≤ 109 ≤ 175



Modul Odchylky Q4 Q5H/Q5 Q6/Q6M Q8H/Q8 Q9 Q10
6 Odchylka úhlu záběru (μm) ≤ 7 ≤ 9 ≤ 13 ≤ 25 ≤ 35 ≤ 56
Odchylka úhlu sklonu zubu (μm) ≤ 8 ≤ 10 ≤ 13 ≤ 25 ≤ 41 ≤ 65
Odchylka výšky přes váleček (μm) 0 0 0 0 0 0
-19 -21 -30 -66 -87 -124
Odchylka čelní rozteče (μm) ≤ 5 ≤ 7 ≤ 10 ≤ 19 ≤ 27 ≤ 43
Součtová odchylka roztečí (μm) ≤ 20 ≤ 28 ≤ 40 ≤ 78 ≤ 109 ≤ 175

(I) Pro šikmé a přímé ozubení vycházející ze jmenovité délky 1000 mm.
Rovinnost je měřena na kalibrovaném, rovném podkladu v upevněném stavu.

KVALITA 4 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -13 - 0 μm
Přímé ozubení
Ozubení indukční kalené a broušené
Broušené všechny strany

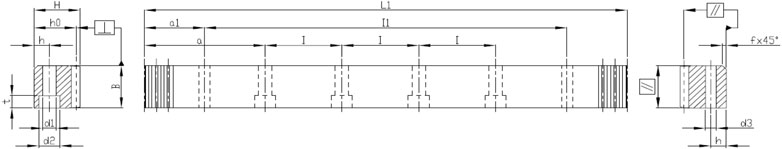

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
5 15,70796 1005,31 64 49 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,005 0,02 05041100C10
6 18,84956 1017,88 54 59 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,005 0,02 06041100C10
8 25,13274 1005,31 40 79 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,006 0,022 08041100C10
10 31,41593 1005,31 32 99 99 89 3 62,83 125,66 8 32 33 48 32 125,66 753,99 19,7 0,006 0,022 10041100C10
12 37,69911 1017,88 27 120 120 108 3 63,62 127,23 8 40 39 58 38 127,23 763,42 19,7 0,007 0,023 12041100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

05041100C10, 06041100C10, 08041100C10, 10041100C10, 12041100C10

KVALITA 5H - LEGOVANÁ OCEL

Tolerance šířky ozubení: -15 - 0 μm
Přímé ozubení
Materiál povrchově kalený
Broušené ozubení i všechny strany

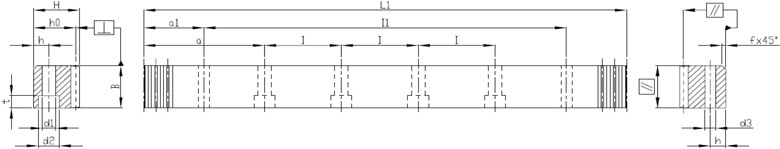

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
2 6,28319 1005,31 160 24 24 22 2 62,83 125,66 8 9 10 15 9 31,3 942,7 7,7 0,006 0,024 025H1100M10
3 9,42478 1017,88 108 29 29 26 2 63,62 127,23 8 10 12 17,5 11 28,6 960,6 11,7 0,006 0,026 035H1100M10
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 13 16 23 15 30,3 944,7 15,7 0,007 0,028 045H1100M10
5 15,70796 1005,31 64 49 49 44 3 62,83 125,66 8 15 18 26 17 34,8 935,7 15,7 0,007 0,028 055H1100M10
6 18,84956 1017,88 54 59 59 53 3 63,62 127,23 8 20 22 33 21 98,6 820,6 19,7 0,007 0,028 065H1100M10
8 25,13274 1005,31 40 79 79 71 3 62,83 125,66 8 25 26 39 25 26,6 952,11 19,7 0,008 0,031 085H1100M10
10 31,41593 1005,31 32 99 99 89 3 62,83 125,66 8 32 39 58 38 125,66 753,99 19,7 0,008 0,031 105H1100M10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

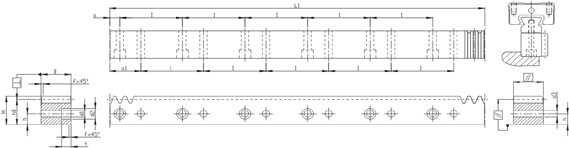

Především pro aplikace bez zadní opory.
Bez zadní opory Se zadní oporou

Q5H, 025H1100M10, 035H1100M10, 045H1100M10, 055H1100M10, 065H1100M10, 085H1100M10, 105H1100M10

KVALITA 5 - LEGOVANÁ OCEL

Tolerance šířky ozubení: -15 - 0 μm
Přímé ozubení
Materiál cementován s následným indukčním kalením
Broušené ozubení i všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
2 6,28319 251,33 40 24 24 22 2 62,83 125,66 2 8 7 11 7 31,3 188,73 5,7 0,005 0,018 02051025M10
2 6,28319 502,66 80 24 24 22 2 62,83 125,66 4 8 7 11 7 31,3 440,06 5,7 0,006 0,021 02051050M10
2 6,28319 1005,31 160 24 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,006 0,024 02051100M10
3 9,42478 254,47 27 29 29 26 2 63,62 127,23 2 9 10 15 9 34,4 185,67 7,7 0,006 0,019 03051025M10
3 9,42478 508,94 54 29 29 26 2 63,62 127,23 4 9 10 15 9 34,4 440,14 7,7 0,006 0,023 03051050M10
3 9,42478 1017,88 108 29 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,006 0,026 03051100M10
4 12,56637 251,33 20 39 39 35 3 62,83 125,66 2 12 10 15 9 37,5 176,33 7,7 0,006 0,021 04051025C10
4 12,56637 502,66 40 39 39 35 3 62,83 125,66 4 12 10 15 9 37,5 427,66 7,7 0,007 0,026 04051050C10
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,007 0,028 04051100C10
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 14 20 13 37,5 930,31 11,7 0,007 0,028 04051100CS0
4 12,56637 1256,64 100 39 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,007 0,028 04051125C10
4 12,56637 1507,96 120 39 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,007 0,028 04051150C10
4 12,56637 1507,96 120 39 39 35 3 62,83 125,66 12 12 14 20 13 37,5 1432,96 11,7 0,007 0,028 04051150CS0
4 12,56637 1759,29 140 39 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,007 0,028 04051175C10
4 12,56637 2010,62 160 39 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,008 0,032 04051200C10
4 12,56637 2010,62 160 39 39 35 3 62,83 125,66 16 12 14 20 13 37,5 1935,62 11,7 0,008 0,032 04051200CS0
5 15,70796 1005,31 64 49 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,007 0,028 05051100C10
6 18,84956 1017,88 54 59 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,007 0,028 06051100C10
8 25,13274 1005,31 40 79 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,008 0,031 08051100C10
10 31,41593 1005,31 32 99 99 89 3 62,83 125,66 8 32 33 48 32 125,66 753,99 19,7 0,008 0,031 10051100C10
12 37,69911 1017,88 27 120 120 108 3 63,62 127,23 8 40 39 58 38 127,23 763,42 19,7 0,01 0,033 12051100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q5, 02051025M10, 02051050M10, 02051100M10, 03051025M10, 03051050M10, 03051100M10, 04051025C10, 04051050C10, 04051100C10, 04051100CS0, 04051125C10, 04051150C10, 04051150CS0, 04051175C10, 04051200C10, 04051200CS0, 05051100C10, 06051100C10, 08051100C10, 10051100C10, 12051100C10

KVALITA 6 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -22 - 0 μm
Přímé ozubení
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
1 3,14159 502,66 160 15 15 14 2 62,85 125,66 4 6 5 8 5 31,3 440,05 5,7 0,008 0,029 01061050C10
1 3,14159 1005,31 320 15 15 14 2 62,85 125,66 8 6 5 8 5 31,3 942,71 5,7 0,008 0,033 01061100C10
1 3,14159 1507,96 480 15 15 14 2 62,85 125,66 12 6 5 8 5 31,3 1445,36 5,7 0,008 0,033 01061150C10
2 6,28319 502,66 80 24 24 22 2 62,83 125,66 4 8 7 11 7 31,3 440,06 5,7 0,008 0,029 02061050C10
2 6,28319 1005,31 160 24 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,008 0,034 02061100C10
2 6,28319 1256,64 200 24 24 22 2 62,83 125,66 10 8 7 11 7 31,3 1194,04 5,7 0,008 0,034 02061125C10
2 6,28319 1507,96 240 24 24 22 2 62,83 125,66 12 8 7 11 7 31,3 1445,36 5,7 0,008 0,034 02061150C10
2 6,28319 1759,29 280 24 24 22 2 62,83 125,66 14 8 7 11 7 31,3 1696,69 5,7 0,008 0,034 02061175C10
2 6,28319 2010,62 320 24 24 22 2 62,83 125,66 16 8 7 11 7 31,3 1948,02 5,7 0,009 0,038 02061200C10
3 9,42478 508,94 54 29 29 26 2 63,62 127,23 4 9 10 15 9 34,4 440,14 7,7 0,008 0,032 03061050C10
3 9,42478 1017,88 108 29 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,009 0,037 03061100C10
3 9,42478 1272,35 135 29 29 26 2 63,62 127,23 10 9 10 15 9 34,4 1203,55 7,7 0,009 0,037 03061125C10
3 9,42478 1526,81 162 29 29 26 2 63,62 127,23 12 9 10 15 9 34,4 1458,01 7,7 0,009 0,037 03061150C10
3 9,42478 1781,28 189 29 29 26 2 63,62 127,23 14 9 10 15 9 34,4 1712,48 7,7 0,009 0,037 03061175C10
3 9,42478 2035,75 216 29 29 26 2 63,62 127,23 16 9 10 15 9 34,4 1966,952 7,7 0,01 0,042 03061200C10
4 12,56637 502,66 40 39 39 35 3 62,83 125,66 4 12 10 15 9 37,5 427,66 7,7 0,009 0,034 04061050C10
4 12,56637 502,66 40 39 39 35 3 62,83 125,66 4 12 14 20 13 37,5 427,66 11,7 0,009 0,034 04061050CS0
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,01 0,04 04061100C10
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 14 20 13 37,5 930,31 11,7 0,01 0,04 04061100CS0
4 12,56637 1256,64 100 39 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,01 0,04 04061125C10
4 12,56637 1507,96 120 39 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,01 0,04 04061150C10
4 12,56637 1507,96 120 39 39 35 3 62,83 125,66 12 12 14 20 13 37,5 1432,96 11,7 0,01 0,04 04061150CS0
4 12,56637 1759,29 140 39 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,01 0,04 04061175C10
4 12,56637 2010,62 160 39 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,011 0,045 04061200C10
4 12,56637 2010,62 160 39 39 35 3 62,83 125,66 16 12 14 20 13 37,5 1935,62 11,7 0,011 0,045 04061200CS0
5 15,70796 502,66 32 49 39 34 3 62,83 125,66 4 12 14 20 13 30,1 442,46 11,7 0,009 0,034 05061050C10
5 15,70796 1005,31 64 49 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,01 0,04 05061100C10
5 15,70796 1256,64 80 49 39 34 3 62,83 125,66 10 12 14 20 13 30,1 1196,44 11,7 0,01 0,04 05061125C10
5 15,70796 1507,96 96 49 39 34 3 62,83 125,66 12 12 14 20 13 30,1 1447,76 11,7 0,01 0,04 05061150C10
5 15,70796 1759,29 112 49 39 34 3 62,83 125,66 14 12 14 20 13 30,1 1699,09 11,7 0,01 0,04 05061175C10
5 15,70796 2010,62 128 49 39 34 3 62,83 125,66 16 12 14 20 13 30,1 1950,42 11,7 0,011 0,045 05061200C10
6 18,84956 508,94 27 59 49 43 3 63,62 127,23 4 16 18 26 17 31,4 446,14 15,7 0,009 0,034 06061050C10
6 18,84956 1017,88 54 59 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,01 0,04 06061100C10
6 18,84956 1281,77 68 59 49 43 3 63,62 127,23 10 16 18 26 17 31,4 1218,97 15,7 0,01 0,04 06061125C10
6 18,84956 1526,81 81 59 49 43 3 63,62 127,23 12 16 18 26 17 31,4 1464,01 15,7 0,01 0,04 06061150C10
6 18,84956 1790,71 95 59 49 43 3 63,62 127,23 14 16 18 26 17 31,4 1727,91 15,7 0,01 0,04 06061175C10
6 18,84956 2035,75 108 59 49 43 3 63,62 127,23 16 16 18 26 17 31,4 1972,95 15,7 0,011 0,045 06061200C10
8 25,13274 502,66 20 79 79 71 3 62,83 125,66 4 25 22 33 21 26,6 449,46 19,7 0,011 0,037 08061050C10
8 25,13274 1005,31 40 79 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,011 0,043 08061100C10
8 25,13274 1256,64 50 79 79 71 3 62,83 125,66 10 25 22 33 21 26,6 1203,44 19,7 0,011 0,043 08061125C10
8 25,13274 1507,96 60 79 79 71 3 62,83 125,66 12 25 22 33 21 26,6 1454,76 19,7 0,011 0,043 08061150C10
8 25,13274 1759,29 70 79 79 71 3 62,83 125,66 14 25 22 33 21 26,6 1706,09 19,7 0,011 0,043 08061175C10
8 25,13274 2010,62 80 79 79 71 3 62,83 125,66 16 25 22 33 21 26,6 1957,42 19,7 0,012 0,048 08061200C10
10 31,41593 1005,31 32 99 99 89 3 62,83 125,66 8 32 33 48 32 125,66 753,99 19,7 0,011 0,043 10061100C10
12 37,69911 1017,88 27 120 120 108 3 63,62 127,23 8 40 39 58 38 127,23 763,42 19,7 0,013 0,046 12061100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q6, 01061050C10, 01061100C10, 01061150C10, 02061050C10, 02061100C10, 02061125C10, 02061150C10, 02061175C10, 02061200C10, 03061050C10, 03061100C10, 03061125C10, 03061150C10, 03061175C10, 03061200C10, 04061050C10, 04061050CS0, 04061100C10, 04061100CS0, 04061125C10, 04061150CS0, 04061150C10, 04061175CS0, 04061200C10, 04061200CS0, 05061050C10, 05061100C10, 05061125C10, 05061150C10, 05061175C10, 05061200C10, 06061050C10, 06061100C10, 06061125C10, 06061150C10, 06061175C10, 06061200C10, 08061050C10, 08061100C10, 08061125C10, 08061150C10, 08061175C10, 08061200C10, 10061100C10, 12061100C10

KVALITA 6M - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -32 - 0 μm
Přímé ozubení
Ozubení indukčně kalené a broušené
Frézované všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
1 3,14159 1005,31 320 15 15 14 2 62,85 125,66 8 6 5 8 5 31,3 942,71 5,7 0,008 0,033 016M1100C10
1 3,14159 1507,96 480 15 15 14 2 62,85 125,66 12 6 5 8 5 31,3 1445,36 5,7 0,008 0,033 016M1150C10
2 6,28319 502,66 80 24 24 22 2 62,83 125,66 4 8 7 11 7 31,3 440,06 5,7 0,008 0,029 026M1050C10
2 6,28319 1005,31 160 24 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,008 0,034 026M1100C10
2 6,28319 1256,64 200 24 24 22 2 62,83 125,66 10 8 7 11 7 31,3 1194,04 5,7 0,008 0,034 026M1125C10
2 6,28319 1507,96 240 24 24 22 2 62,83 125,66 12 8 7 11 7 31,3 1445,36 5,7 0,008 0,034 026M1150C10
2 6,28319 1759,29 280 24 24 22 2 62,83 125,66 14 8 7 11 7 31,3 1696,69 5,7 0,008 0,034 026M1175C10
2 6,28319 2010,62 320 24 24 22 2 62,83 125,66 16 8 7 11 7 31,3 1948,02 5,7 0,009 0,038 026M1200C10
3 9,42478 508,94 54 29 29 26 2 63,62 127,23 4 9 10 15 9 34,4 440,14 7,7 0,008 0,032 036M1050C10
3 9,42478 1017,88 108 29 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,009 0,037 036M1100C10
3 9,42478 1272,35 135 29 29 26 2 63,62 127,23 10 9 10 15 9 34,4 1203,55 7,7 0,009 0,037 036M1125C10
3 9,42478 1526,81 162 29 29 26 2 63,62 127,23 12 9 10 15 9 34,4 1458,01 7,7 0,009 0,037 036M1150C10
3 9,42478 1781,28 189 29 29 26 2 63,62 127,23 14 9 10 15 9 34,4 1712,48 7,7 0,009 0,037 036M1175C10
3 9,42478 2035,75 216 29 29 26 2 63,62 127,23 16 9 10 15 9 34,4 1966,952 7,7 0,01 0,042 036M1200C10
4 12,56637 502,66 40 39 39 35 3 62,83 125,66 4 12 10 15 9 37,5 427,66 7,7 0,009 0,034 046M1050C10
4 12,56637 502,66 40 39 39 35 3 62,83 125,66 4 12 14 20 13 37,5 427,66 11,7 0,009 0,034 046M1050CS0
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,01 0,04 046M1100C10
4 12,56637 1005,31 80 39 39 35 3 62,83 125,66 8 12 14 20 13 37,5 930,31 11,7 0,01 0,04 046M1100CS0
4 12,56637 1256,64 100 39 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,01 0,04 046M1125C10
4 12,56637 1507,96 120 39 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,01 0,04 046M1150C10
4 12,56637 1759,29 140 39 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,01 0,04 046M1175C10
4 12,56637 2010,62 160 39 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,011 0,045 046M1200C10
5 15,70796 502,66 32 49 39 34 3 62,83 125,66 4 12 14 20 13 30,1 442,46 11,7 0,009 0,034 056M1050C10
5 15,70796 1005,31 64 49 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,01 0,04 056M1100C10
6 18,84956 508,94 27 59 49 43 3 63,62 127,23 4 16 18 26 17 31,4 446,14 15,7 0,009 0,034 066M1050C10
6 18,84956 1017,88 54 59 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,01 0,04 066M1100C10
8 25,13274 1005,31 40 79 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,011 0,043 086M1100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q6M, 026M1050C10, 026M1100C10, 036M1050C10, 036M1100C10, 046M1050C10, 046M1050CS0, 046M1100C10, 046M1100CS0, 056M1050C10, 056M1100C10, 066M1050C10, 066M1100C10, 086M1100C10

KVALITA 8H - POPOUŠTĚNÁ LEGOVANÁ OCEL

Tolerance šířky ozubení: -48 - 0 μm
Přímé ozubení
Materiál: normalizačně žíháno
Frézované ozubení
Frézované všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
2 6,28319 502,66 80 25 24 22 2 62,83 125,66 4 8 7 11 7 31,3 440,06 5,7 0,015 0,057 028H1050Q10
2 6,28319 1005,31 160 25 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,016 0,066 028H1100Q10
2 6,28319 1256,64 200 25 24 22 2 62,83 125,66 10 8 7 11 7 31,3 1194,04 5,7 0,016 0,066 028H1125Q10
2 6,28319 1507,96 240 25 24 22 2 62,83 125,66 12 8 7 11 7 31,3 1445,36 5,7 0,016 0,066 028H1150Q10
2 6,28319 1759,29 280 25 24 22 2 62,83 125,66 14 8 7 11 7 31,3 1696,69 5,7 0,016 0,066 028H1175Q10
2 6,28319 2010,62 320 25 24 22 2 62,83 125,66 16 8 7 11 7 31,3 1948,02 5,7 0,018 0,074 028H1200Q10
3 9,42478 508,94 54 30 29 26 2 63,62 127,23 4 9 10 15 9 34,4 440,14 7,7 0,016 0,063 038H1050Q10
3 9,42478 1017,88 108 30 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,018 0,072 038H1100Q10
3 9,42478 1272,35 135 30 29 26 2 63,62 127,23 10 9 10 15 9 34,4 1203,55 7,7 0,018 0,072 038H1125Q10
3 9,42478 1526,81 162 30 29 26 2 63,62 127,23 12 9 10 15 9 34,4 1458,01 7,7 0,018 0,072 038H1150Q10
3 9,42478 1781,28 189 30 29 26 2 63,62 127,23 14 9 10 15 9 34,4 1712,48 7,7 0,018 0,072 038H1175Q10
3 9,42478 2035,75 216 30 29 26 2 63,62 127,23 16 9 10 15 9 34,4 1966,95 7,7 0,019 0,081 038H1200Q10
4 12,56637 502,66 40 40 39 35 3 62,83 125,66 4 12 10 15 9 37,5 427,66 7,7 0,018 0,068 048H1050Q10
4 12,56637 1005,31 80 40 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,019 0,078 048H1100Q10
4 12,56637 1256,64 100 40 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,019 0,078 048H1125Q10
4 12,56637 1507,96 120 40 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,019 0,078 048H1150Q10
4 12,56637 1759,29 140 40 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,019 0,078 048H1175Q10
4 12,56637 2010,62 160 40 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,021 0,088 048H1200Q10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q8H, 028H1050Q10, 028H1100Q10, 028H1125Q10, 028H1150Q10, 028H1175Q10, 028H1200Q10, 038H1050Q10, 038H1100Q10, 038H1125Q10, 038H1150Q10, 038H1175Q10, 038H1200Q10, 048H1050Q10, 048H1100Q10, 048H1125Q10, 048H1150Q10, 048H1175Q10, 048H1200Q10

KVALITA 8 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -48 - 0 μm
Přímé ozubení
Materiál: normalizačně žíháno
Frézované ozubení
Frézované všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
1 3,14159 999,03 318 15 15 14 2 62,44 124,88 8 6 5 8 5 31,3 936,43 5,7 0,016 0,065 01081100C10
1 3,14159 1998,05 636 15 15 14 2 62,44 124,88 16 6 5 8 5 31,3 1935,45 5,7 0,018 0,074 01081200C10
1,5 4,71239 999,03 212 17 17 15,5 2 62,44 124,88 8 6 6 10 6 31,3 936,43 5,7 0,016 0,066 1J081100C10
1,5 4,71239 1248,78 265 17 17 15,5 2 62,44 124,88 10 6 6 10 6 31,3 1186,18 5,7 0,016 0,066 1J081125C10
1,5 4,71239 1498,54 318 17 17 15,5 2 62,44 124,88 12 6 6 10 6 31,3 1435,94 5,7 0,016 0,066 1J081150C10
1,5 4,71239 1748,3 371 17 17 15,5 2 62,44 124,88 14 6 6 10 6 31,3 1685,7 5,7 0,016 0,066 1J081175C10
1,5 4,71239 1998,05 424 17 17 15,5 2 62,44 124,88 16 6 6 10 6 31,3 1935,45 5,7 0,018 0,074 1J081200C10
2 6,28319 1005,31 160 26 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,016 0,066 02081100C10
2 6,28319 1256,64 200 26 24 22 2 62,83 125,66 10 8 7 11 7 31,3 1194,04 5,7 0,016 0,066 02081125C10
2 6,28319 1507,96 240 26 24 22 2 62,83 125,66 12 8 7 11 7 31,3 1445,36 5,7 0,016 0,066 02081150C10
2 6,28319 1759,29 280 26 24 22 2 62,83 125,66 14 8 7 11 7 31,3 1696,69 5,7 0,016 0,066 02081175C10
2 6,28319 2010,62 320 26 24 22 2 62,83 125,66 16 8 7 11 7 31,3 1948,02 5,7 0,018 0,074 02081200C10
3 9,42478 1017,88 108 31 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,018 0,072 03081100C10
3 9,42478 1272,35 135 31 29 26 2 63,62 127,23 10 9 10 15 9 34,4 1203,55 7,7 0,018 0,072 03081125C10
3 9,42478 1526,81 162 31 29 26 2 63,62 127,23 12 9 10 15 9 34,4 1458,01 7,7 0,018 0,072 03081150C10
3 9,42478 1781,28 189 31 29 26 2 63,62 127,23 14 9 10 15 9 34,4 1712,48 7,7 0,018 0,072 03081175C10
3 9,42478 2035,75 216 31 29 26 2 63,62 127,23 16 9 10 15 9 34,4 1966,95 7,7 0,019 0,081 03081200C10
4 12,56637 1005,31 80 41 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,019 0,078 04081100C10
4 12,56637 1005,31 80 41 39 35 3 62,83 125,66 8 12 14 20 13 37,5 930,31 11,7 0,019 0,078 04081100CS0
4 12,56637 1256,64 100 41 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,019 0,078 04081125C10
4 12,56637 1507,96 120 41 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,019 0,078 04081150C10
4 12,56637 1759,29 140 41 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,019 0,078 04081175C10
4 12,56637 2010,62 160 41 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,021 0,088 04081200C10
4 12,56637 2010,62 160 41 39 35 3 62,83 125,66 16 12 14 20 13 37,5 1935,62 11,7 0,021 0,088 04081200CS0
5 15,70796 1005,31 64 50 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,019 0,078 05081100C10
5 15,70796 1256,64 80 50 39 34 3 62,83 125,66 10 12 14 20 13 30,1 1196,44 11,7 0,019 0,078 05081125C10
5 15,70796 1507,96 96 50 39 34 3 62,83 125,66 12 12 14 20 13 30,1 1447,76 11,7 0,019 0,078 05081150C10
5 15,70796 1759,29 112 50 39 34 3 62,83 125,66 14 12 14 20 13 30,1 1699,09 11,7 0,019 0,078 05081175C10
5 15,70796 2010,62 128 50 39 34 3 62,83 125,66 16 12 14 20 13 30,1 1950,42 11,7 0,021 0,088 05081200C10
6 18,84956 1017,88 54 60 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,019 0,078 06081100C10
6 18,84956 1281,77 68 60 49 43 3 63,62 127,23 10 16 18 26 17 31,4 1218,97 15,7 0,019 0,078 06081125C10
6 18,84956 1526,81 81 60 49 43 3 63,62 127,23 12 16 18 26 17 31,4 1464,01 15,7 0,019 0,078 06081150C10
6 18,84956 1790,71 95 60 49 43 3 63,62 127,23 14 16 18 26 17 31,4 1727,91 15,7 0,019 0,078 06081175C10
6 18,84956 2035,75 108 60 49 43 3 63,62 127,23 16 16 18 26 17 31,4 1972,95 15,7 0,021 0,088 06081200C10
8 25,13274 1005,31 40 81 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,022 0,084 08081100C10
8 25,13274 1256,64 50 81 79 71 3 62,83 125,66 10 25 22 33 21 26,6 1203,44 19,7 0,022 0,084 08081125C10
8 25,13274 1507,96 60 81 79 71 3 62,83 125,66 12 25 22 33 21 26,6 1454,76 19,7 0,022 0,084 08081150C10
8 25,13274 1759,29 70 81 79 71 3 62,83 125,66 14 25 22 33 21 26,6 1706,09 19,7 0,022 0,084 08081175C10
8 25,13274 2010,62 80 81 79 71 3 62,83 125,66 16 25 22 33 21 26,6 1957,42 19,7 0,024 0,095 08081200C10
10 31,41593 1005,31 32 100 99 89 3 62,83 125,66 8 32 33 48 32 125,66 753,99 19,7 0,022 0,084 10081100C10
12 37,69911 1017,88 27 120 120 108 3 63,62 127,23 8 40 39 58 38 127,23 763,42 19,7 0,026 0,09 12081100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q8, 01081100C10, 01081200C10, 1J081100C10, 1J081125C10, 1J081150C10, 1J081175C10, 1J081200C10, 02081100C10, 02081125C10, 02081150C10, 02081175C10, 02081200C10, 03081100C10, 03081125C10, 03081150C10, 03081175C10, 03081200C10, 04081100C10, 04081100CS0, 04081125C10, 04081150C10, 04081175C10, 04081200C10, 04081200CS0, 05081100C10, 05081125C10, 05081150C10, 05081175C10, 05081200C10, 06081100C10, 06081125C10, 06081150C10, 06081175C10, 06081200C10, 08081100C10, 08081125C10, 08081150C10, 08081175C10, 08081200C10, 10081100C10, 12081100C10

KVALITA 9 - NEREZOVÁ OCEL

Tolerance šířky ozubení: -63 - 0 μm
Přímé ozubení
Frézované ozubení
Frézované všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
1 3,14159 502,66 160 15 15 14 2 62,85 125,66 4 6 5 8 5 31,3 440,06 5,7 0,021 0,08 01091050S10
1 3,14159 1005,31 320 15 15 14 2 62,85 125,66 8 6 5 8 5 31,3 942,71 5,7 0,023 0,092 01091100S10
2 6,28319 502,66 80 26 24 22 2 62,83 125,66 4 8 7 11 7 31,3 440,06 5,7 0,021 0,08 02091050S10
2 6,28319 1005,31 160 26 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,023 0,092 02091100S10
3 9,42478 508,94 54 31 29 26 2 63,62 127,23 4 9 10 15 9 34,4 440,14 7,7 0,023 0,088 03091050S10
3 9,42478 1017,88 108 31 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,025 0,101 03091100S10
4 12,56637 502,66 40 41 39 35 3 62,83 125,66 4 12 10 15 9 37,5 427,66 7,7 0,025 0,095 04091050S10
4 12,56637 1005,31 80 41 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,027 0,109 04091100S10
4 12,56637 1507,96 120 41 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,027 0,109 04091150S10
4 12,56637 2010,62 160 41 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,029 0,123 04091200S10
5 15,70796 502,66 32 50 39 34 3 62,83 125,66 4 12 14 20 13 30,1 442,46 11,7 0,025 0,095 05091050S10
5 15,70796 1005,31 64 50 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,027 0,109 05091100S10
5 15,70796 1507,96 96 50 39 34 3 62,83 125,66 12 12 14 20 13 30,1 1447,76 11,7 0,027 0,109 05091150S10
5 15,70796 2010,62 128 50 39 34 3 62,83 125,66 16 12 14 20 13 30,1 1950,42 11,7 0,029 0,123 05091200S10
6 18,84956 508,94 27 60 49 43 3 63,62 127,23 4 16 18 26 17 31,4 446,14 15,7 0,025 0,095 06091050S10
6 18,84956 1017,88 54 60 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,027 0,109 06091100S10
6 18,84956 2035,75 108 60 49 43 3 63,62 127,23 16 16 18 26 17 31,4 1972,95 15,7 0,029 0,123 06091200S10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

 Q9, 01091050S00 , 01091050S10 , 01091100S00 , 01091100S10 , 02091050S00 , 02091050S10 , 02091100S00 , 02091100S10 , 03091050S00 , 03091050S10 , 03091100S00 , 03091100S10 , 03091150S00 , 03091150S10 , 03091200S00 , 03091200S10 , 04091050S00 , 04091050S10 , 04091100S00 , 04091100S10 , 04091150S00 , 04091150S10 , 04091200S00 , 04091200S10 , 05091050S00 , 05091050S10 , 05091100S00 , 05091100S10 , 05091150S00 , 05091150S10 , 05091200S00 , 05091200S10 , 06091050S00 , 06091050S10 , 06091100S00 , 06091100S10 , 06091200S00 , 06091200S10 , 1J091050S00 , 1J091050S10 , 1J091100S00 , 1J091100S10 , 3B091200S10 , 4J091100S00 , 4J091100S10 , 4J091200S00 , 4J091200S10 ,

KVALITA 10 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -90 - 0 μm
Přímé ozubení
Ozubení indukčně kalené
Frézované všechny strany

Modul Pt(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 I1 d3 fp(2) Fp(3) Označení*
1 3,14159 999,03 318 15 15 14 2 62,44 124,88 8 6 5 8 5 31,3 936,43 5,7 0,037 0,146 01101100C10
1 3,14159 1998,05 636 15 15 14 2 62,44 124,88 16 6 5 8 5 31,3 1935,45 5,7 0,037 0,146 01101200C10
1,5 4,71239 999,03 212 17 17 15,5 2 62,44 124,88 8 6 6 10 6 31,3 936,43 5,7 0,037 0,148 1J101100C10
1,5 4,71239 1248,78 265 17 17 15,5 2 62,44 124,88 10 6 6 10 6 31,3 1186,18 5,7 0,037 0,148 1J101125C10
1,5 4,71239 1498,54 318 17 17 15,5 2 62,44 124,88 12 6 6 10 6 31,3 1435,94 5,7 0,037 0,148 1J101150C10
1,5 4,71239 1748,3 371 17 17 15,5 2 62,44 124,88 14 6 6 10 6 31,3 1685,7 5,7 0,037 0,148 1J101175C10
1,5 4,71239 1998,05 424 17 17 15,5 2 62,44 124,88 16 6 6 10 6 31,3 1935,45 5,7 0,041 0,165 1J101200C10
2 6,28319 1005,31 160 26 24 22 2 62,83 125,66 8 8 7 11 7 31,3 942,71 5,7 0,037 0,148 02101100C10
2 6,28319 1256,64 200 26 24 22 2 62,83 125,66 10 8 7 11 7 31,3 1194,04 5,7 0,037 0,148 02101125C10
2 6,28319 1507,96 240 26 24 22 2 62,83 125,66 12 8 7 11 7 31,3 1445,36 5,7 0,037 0,148 02101150C10
2 6,28319 1759,29 280 26 24 22 2 62,83 125,66 14 8 7 11 7 31,3 1696,69 5,7 0,037 0,148 02101175C10
2 6,28319 2010,62 320 26 24 22 2 62,83 125,66 16 8 7 11 7 31,3 1948,02 5,7 0,041 0,167 02101200C10
3 9,42478 1017,88 108 31 29 26 2 63,62 127,23 8 9 10 15 9 34,4 949,08 7,7 0,039 0,162 03101100C10
3 9,42478 1272,35 135 31 29 26 2 63,62 127,23 10 9 10 15 9 34,4 1203,55 7,7 0,039 0,162 03101125C10
3 9,42478 1526,81 162 31 29 26 2 63,62 127,23 12 9 10 15 9 34,4 1458,01 7,7 0,039 0,162 03101150C10
3 9,42478 1781,28 189 31 29 26 2 63,62 127,23 14 9 10 15 9 34,4 1712,48 7,7 0,039 0,162 03101175C10
3 9,42478 2035,75 216 31 29 26 2 63,62 127,23 16 9 10 15 9 34,4 1966,95 7,7 0,043 0,182 03101200C10
4 12,56637 1005,31 80 41 39 35 3 62,83 125,66 8 12 10 15 9 37,5 930,31 7,7 0,043 0,175 04101100C10
4 12,56637 1005,31 80 41 39 35 3 62,83 125,66 8 12 14 20 13 37,5 930,31 11,7 0,043 0,175 04101100CS0
4 12,56637 1256,64 100 41 39 35 3 62,83 125,66 10 12 10 15 9 37,5 1181,64 7,7 0,043 0,175 04101125C10
4 12,56637 1507,96 120 41 39 35 3 62,83 125,66 12 12 10 15 9 37,5 1432,96 7,7 0,043 0,175 04101150C10
4 12,56637 1759,29 140 41 39 35 3 62,83 125,66 14 12 10 15 9 37,5 1684,29 7,7 0,043 0,175 04101175C10
4 12,56637 2010,62 160 41 39 35 3 62,83 125,66 16 12 10 15 9 37,5 1935,62 7,7 0,047 0,197 04101200C10
4 12,56637 2010,62 160 41 39 35 3 62,83 125,66 16 12 14 20 13 37,5 1935,62 11,7 0,047 0,197 04101200CS0
5 15,70796 1005,31 64 50 39 34 3 62,83 125,66 8 12 14 20 13 30,1 945,11 11,7 0,043 0,175 05101100C10
5 15,70796 1256,64 80 50 39 34 3 62,83 125,66 10 12 14 20 13 30,1 1196,44 11,7 0,043 0,175 05101125C10
5 15,70796 1507,96 96 50 39 34 3 62,83 125,66 12 12 14 20 13 30,1 1447,76 11,7 0,043 0,175 05101150C10
5 15,70796 1759,29 112 50 39 34 3 62,83 125,66 14 12 14 20 13 30,1 1699,09 11,7 0,043 0,175 05101175C10
5 15,70796 2010,62 128 50 39 34 3 62,83 125,66 16 12 14 20 13 30,1 1950,42 11,7 0,047 0,197 05101200C10
6 18,84956 1017,88 54 60 49 43 3 63,62 127,23 8 16 18 26 17 31,4 955,08 15,7 0,043 0,175 06101100C10
6 18,84956 1281,77 68 60 49 43 3 63,62 127,23 10 16 18 26 17 31,4 1218,97 15,7 0,043 0,175 06101125C10
6 18,84956 1526,81 81 60 49 43 3 63,62 127,23 12 16 18 26 17 31,4 1464,01 15,7 0,043 0,175 06101150C10
6 18,84956 1790,71 95 60 49 43 3 63,62 127,23 14 16 18 26 17 31,4 1727,91 15,7 0,043 0,175 06101175C10
6 18,84956 2035,75 108 60 49 43 3 63,62 127,23 16 16 18 26 17 31,4 1972,95 15,7 0,047 0,197 06101200C10
8 25,13274 1005,31 40 81 79 71 3 62,83 125,66 8 25 22 33 21 26,6 952,11 19,7 0,049 0,188 08101100C10
8 25,13274 1256,64 50 81 79 71 3 62,83 125,66 10 25 22 33 21 26,6 1203,44 19,7 0,049 0,188 08101125C10
8 25,13274 1507,96 60 81 79 71 3 62,83 125,66 12 25 22 33 21 26,6 1454,76 19,7 0,049 0,188 08101150C10
8 25,13274 1759,29 70 81 79 71 3 62,83 125,66 14 25 22 33 21 26,6 1706,09 19,7 0,049 0,188 08101175C10
8 25,13274 2010,62 80 81 79 71 3 62,83 125,66 16 25 22 33 21 26,6 1957,42 19,7 0,053 0,212 08101200C10
10 31,41593 1005,31 32 100 99 89 3 62,83 125,66 8 32 33 48 32 125,66 753,99 19,7 0,049 0,188 10101100C10
12 37,69911 1017,88 27 120 120 108 3 63,62 127,23 8 40 39 58 38 127,23 763,42 19,7 0,059 0,202 12101100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q10, 01101100C00 , 01101100C10 , 01101200C00 , 01101200C10 , 02101100C00 , 02101100C10 , 02101125C10 , 02101150C10 , 02101175C10 , 02101200C00 , 02101200C10 , 03101100C00 , 03101100C10 , 03101125C10 , 03101150C10 , 03101175C10 , 03101200C00 , 03101200C10 , 04101100C00 , 04101100C10 , 04101100CS0 , 04101125C10 , 04101150C10 , 04101175C10 , 04101200C00 , 04101200C10 , 04101200CS0 , 05101100C00 , 05101100C10 , 05101125C10 , 05101150C10 , 05101175C10 , 05101200C00 , 05101200C10 , 06101100C00 , 06101100C10 , 06101125C10 , 06101150C10 , 06101175C10 , 06101200C00 , 06101200C10 , 08101100C00 , 08101100C10 , 08101125C10 , 08101150C10 , 08101175C10 , 08101200C00 , 08101200C10 , 10101100C00 , 10101100C10 , 12101100C00 , 12101100C10 , 1J101100C00 , 1J101100C10 , 1J101125C10 , 1J101150C10 , 1J101175C10 , 1J101200C00 , 1J101200C10 , 0210R050C00 , 0210R050C10 , 0210R100C00 , 0210R100C10 , 0210R125C10 , 0210R150C00 , 0210R150C10 , 0210R175C10 , 0210R200C00 , 0210R200C10 , 0310R050C00 , 0310R050C10 , 0310R100C00 , 0310R100C10 , 0310R125C10 , 0310R150C00 , 0310R150C10 , 0310R175C10 , 0310R200C00 , 0310R200C10 , 0410R050C00 , 0410R050C10 , 0410R100C00 , 0410R100C10 , 0410R100CS0 , 0410R125C10 , 0410R150C00 , 0410R150CS0 , 0410R175C10 , 0410R200C00 , 0410R200C10 , 0410R200CS0 , 0510R050C00 , 0510R050C10 , 0510R100C00 , 0510R100C10 , 0510R125C10 , 0510R150C10 , 0510R175C10 , 0510R200C00 , 0510R200C10 , 0610R050C00 , 0610R050C10 , 0610R100C00 , 0610R100C10 , 0610R125C10 , 0610R150C10 , 0610R175C10 , 0610R200C00 , 0610R200C10 , 0810R050C00 , 0810R050C10 , 0810R100C00 , 0810R100C10 , 0810R125C10 , 0810R150C10 , 0810R175C10 , 0810R200C00 , 0810R200C10 , 1010R100C00 , 1010R100C10 , 1210R100C00 , 1210R100C10 , 1J10R050C00 , 1J10R050C10 , 1J10R100C00 , 1J10R100C10 , 1J10R125C10 , 1J10R150C00 , 1J10R150C10 , 1J10R175C10 , 1J10R200C00 , 1J10R200C10 , 2J10R050C00 , 2J10R050C10 , 2J10R100C00 , 2J10R100C10 , 2J10R125C10 , 2J10R150C00 , 2J10R150C10 , 2J10R175C10 , 2J10R200C00 , 2J10R200C10

KVALITA 6 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 90°

Tolerance šířky ozubení: -22 - 0 μm
Přímé ozubení
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul P(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 d3 fp(2) Fp(3) Označení*
1,591 5 960 192 19 19,5 17,91 1 10 60 16 7,5 4,5 7,5 5,3 30 4,5 0,008 0,034 1K061100C10A1
1,591 5 960 192 24 24,5 22,91 1 10 60 16 10 6 9,5 8,5 30 6 0,008 0,034 1K061100CS0A1
3,183 10 960 96 29 29,75 26,57 2 10 60 16 11,5 7 11 9 30 7 0,009 0,037 3B061100C10A1
4,244 13,33 960 72 39 39,75 35,51 2 20 80 12 14 10 15 9 40 10 0,01 0,04 4D061100C10A1

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

1K061100C10A1, 1K061100CS0A1, 3B061100C10A1, 4D061100C10A1

KVALITA 8 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 90°

Tolerance šířky ozubení: -48 - 0 μm
Přímé ozubení
Frézované ozubení i všechny strany

Modul P(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 d3 fp(2) Fp(3) Označení*
1,591 5 1920 384 20 19,5 17,91 1 10 60 32 7,5 4,5 7,5 5,3 30 4,5 0,018 0,074 1K081200C10A1
1,591 5 1920 384 25 24,5 22,91 1 10 60 32 10 6 9,5 8,5 30 6 0,018 0,074 1K081200CS0A1
3,183 10 1920 192 30 29,75 26,57 2 10 60 32 11,5 7 11 9 30 7 0,019 0,081 3B081200C10A1
4,244 13,33 1920 144 40 39,75 35,51 2 20 80 24 14 10 15 9 40 10 0,021 0,088 4D081200C10A1

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q8, 1K081200C10A1, 1K081200CS0A1, 3B081200C10A1, 4D081200C10A1

KVALITA 6 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 180°

Tolerance šířky ozubení: -22 - 0 μm
Přímé ozubení
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul P(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 m3 h3 t3 fp(2) Fp(3) Označení*
1,591 5 960 192 19 19,5 17,91 1 10 60 16 7,5 6 9,5 6 30 M4 7,5 8 0,008 0,034 1K061100C10A2
1,591 5 960 192 24 24,5 22,91 1 10 60 16 10 7 11 7 30 M5 10 11 0,008 0,034 1K061100CS0A2
3,183 10 960 96 29 29,75 26,57 2 10 60 16 11,5 10 15 9 30 M6 11,5 13,5 0,009 0,037 3B061100C10A2
4,244 13,33 960 72 39 39,75 35,51 2 20 80 12 14 12 18 12 40 M8 14 16 0,01 0,04 4D061100C10A2

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

1K061100C10A2, 1K061100CS0A2, 3B061100C10A2, 4D061100C10A2

KVALITA 8 - OCEL 45C
pro integraci s lineárním vedením 180°

Tolerance šířky ozubení: -48 - 0 μm
Přímé ozubení
Frézované ozubení i všechny strany

Modul P(1) L1 Počet zubů B H ho f a I Počet otvorů h d1 d2 t a1 m3 h3 t3 fp(2) Fp(3) Označení*
1,591 5 1920 384 20 19,5 17,91 1 10 60 32 7,5 6 9,5 6 30 M4 7,5 8 0,018 0,074 1K081200C10A2
1,591 5 1920 384 25 24,5 22,91 1 10 60 32 10 7 11 7 30 M5 10 11 0,018 0,074 1K081200CS0A2
3,183 10 1920 192 30 29,75 26,57 2 10 60 32 11,5 10 15 9 30 M6 11,5 13,5 0,019 0,081 3B081200C10A2
4,244 13,33 1920 144 40 39,75 35,51 2 20 80 24 14 12 18 12 40 M8 14 16 0,021 0,088 4D081200C10A2

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp =Odchylka čelní rozteče
(3) Fp=Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

1K081200C10A2, 1K081200CS0A2, 3B081200C10A2, 4D081200C10A2

Súhlasím so spracovaním osobných údajov na marketingové a obchodné účely spoločnosti APEX DYNAMICS SLOVAKIA s.r.o.
