A séria – zubová spojka

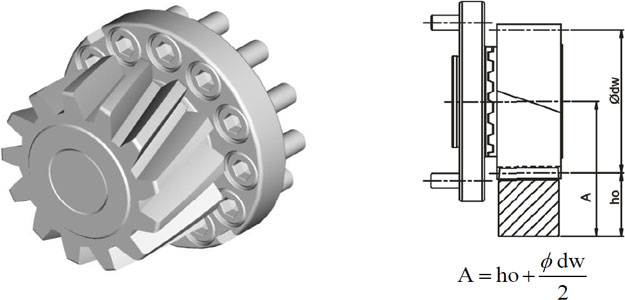

Pastorok so šikmým ozubením

  • Patentovaná zubová spojka (Curvic Plate)
  • Rýchla zmena pastorku
  • Modul 2 až 10
  • Kvalita ozubenia 4
  • Materiál: Oceľ 16MnCr5
  • Kalené a brúsené ozubenie
  • Posuvná sila až 189 707 N
  • Maximálny moment až 14 090 Nm
  • Príruba podľa ISO 9409-1-A
  • Nízka hlučnosť

Popis

Parametre

Rozmery

Konfigurátor

3D modely

Na stiahnutie

Dotaz na produkt

Pastorok s prírubou so zubovou spojkou s výhodou použijete v aplikáciách, kde dochádza k častej výmene/obmene pastorkov (testovanie, vývoj atď.) Vďaka upevnenia jednou skrutkou k prírube je jeho výmena veľmi rýchla. Aj cez svoju jednoduchosť zvláda toto spojenie prenos krútiacich momentov až 14 090 Nm.

Pastorky dodávame v širokej škále pripojení k prevodovkám APEX DYNAMICS. Tým je zaručená plná kompatibilita a jednoduchá montáž.

  • Patentovaná zubová spojka (Curvic plate):
    • Nulová vôľa
    • Samočinné centrovanie
    • Prenos vysokých krútiacich momentov
    • Výstupnú polohu pastorku je možné zmeniť jednou skrutkou
  • Modul: 2 / 3 / 4 / 5 / 6 / 8 / 10
  • Kvalita ozubenia: DIN 4
  • Materiál: Oceľ 16MnCr5
  • Šikmé ozubenie – ľavé
  • Tolerancia šírky zubu: e24 (DIN 3967)
  • Kalené a brúsené ozubenie
  • Tvrdosť 60 HRC
  • Posuvná sila: 189 707 N
  • Moment: 14 090 Nm
  • Rýchla výmena pastorku bez nutnosti uvoľňovania veľkého množstva skrutiek



KALENIE PASTORKOV

Materiál: Oceľ 16MnCr5
Tepelná úprava: Cementovanie
Ozubenie: Brúsené

Indukčné kalenie
Povrchová tvrdosť* 640 - 720 HV
Tvrdosť pod efektívnou vrstvou prekalenia L 515 - 580 HV

*Povrchová tvrdosť je meraná v roztečnej kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

MAXIMÁLNY PRÍPUSTNÝ MOMENT A POSUVNÁ SILA

PASTOROK HREBEŇ
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Oceľ 45C Oceľ 16MnCr5 Oceľ 45C Oceľ 45C Oceľ 45C Oceľ 45C Nerezová oceľ Oceľ 45C
Tepelná úprava Indukčné kalenie Cemento- vanie Cementácia s následným indukčným kalením Indukčné kalenie Indukčné kalenie Indukčné kalenie Normalizačné žíhanie Rozpúšťacie žíhanie Indukčné kalenie
Modul z(1) dw(5) Maximálna posuvná sila a krútiaci moment
2 20 44 F2T(8) (N) 9 896 9 896 8 247 8 011 1 649 4 006
F2B(9) (Nm) 210 210 175 170 35 85
3 18 58 F2T(8) (N) 20 420 20 420 18 850 18 675 5 585 14 661
F2B(9) (Nm) 585 585 540 535 160 420
20 66 F2T(8) (N) 18 535 18 535 15 708 15 394 3 142 10 838
F2B(9) (Nm) 590 590 500 490 100 345
4 18 81,5 F2T(8) (N) 30 761 30 761 30 761 30369 9 948 21 206
F2B(9) (Nm) 1 175 1 175 1 175 1 160 380 810
20 86,4 F2T(8) (N) 34 283 29 452 29 452 28 981 7 893 21 324
F2B(9) (Nm) 1 455 1 250 1 250 1 230 335 905
5 18 98 F2T(8) (N) 56 339 56 339 56 339 56 339 56 339 20 630 47 438
F2B(9) (Nm) 2 690 2 690 2 690 2 690 2 690 985 2 265
19 104,8 F2T(8) (N) 56 649 56 648 56 649 56 549 56 549 21 826 47 620
F2B(9) (Nm) 2 855 2 855 2 855 2 850 2 850 1 100 2 400
6 18 117 F2T(8) (N) 77 580 77 580 77 580 77 580 77 493 33 947 67 544
F2B(9) (Nm) 4 445 4 445 4 445 4 445 4 440 1 945 3 870
19 125,8 F2T(8) (N) 73 662 73 662 73 662 73 662 73 579 35 136 63 741
F2B(9) (Nm) 4 455 4 455 4 455 4 455 4 450 2 125 3 855
8 15 133 F2T(8) (N) 135 717 135 795 135 717 135 638 135 560 40 919 102 966
F2B(9) (Nm) 8 640 8 645 8 640 8 635 8 630 2 605 6 555
10 14 159 F2T(8) (N) 189 707 189 707 189 707 189 707 189 572 62 877 153 691
F2B(9) (Nm) 14 090 14 090 14 090 14 090 14 080 4 670 11 415

(1) Počet zubov  (5) Priemer rozstupovej kružnice (mm)  (8) Maximálna posuvná sila  (9) Maximálny moment



Maximálne prípustný krútiaci moment pastorka se zubovou spojkou je udávaný pre rýchlosť 1,5 m/s a pri:
- dodržaní riadneho mazania (automatický mazací systém alebo každodenné manuálne mazanie)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficiente bezpečnosti v dotyku SH ≥ 1
- koeficiente bezpečnosti aplikácie SB = 1
- dodržaní životnosti 20 000 hodín.
Pri vyšších rýchlostiach je max. prípustný krútiaci moment nižší. Je nutné zvýšenie koeficientu bezpečnosti aplikácie. Vôľa prevodu je závislá na osových vzdialenostiach.

Navigace:
Ø 31,5 mm Ø 50 mm Ø 63 mm Ø 80 mm Ø 125 mm Ø 140 / 145 mm Ø 160 / 166 mm Ø 200 mm Ø 250 mm

,

KVALITA 4 - LEGOVANÁ OCEĽ

Tolerancia šírky ozubenia: e24
Ozubenie šikmé - ľavé
Kalené a brúsené ozubenie

Materiál pastorku je cementovaný, povrchová tvrdosť dosahuje 60 HRc.
Povrch zubov je brúsený pre zníženie hlučnosti a zlepšenia odolnosti voči opotrebeniu.
Inbus skrutky (DIN 912, pevnosť 12,9) sú súčasťou dodávky.

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 31,5 mm

Vhodné pre typy prevodoviek: AH064 / AD064 / PD064 / KH064

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
2 17 0,441 41,84 36,075 37,84 26 15 41 113,333 B A02L17B031 A02L17

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 50 mm

Vhodné pre typy prevodoviek: AH090 / AD090 / PD090 / KH090

Mn, z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
2 20 0,39 48 42,441 44 26 15 41 133,334 B A02L20B050 A02L20
3 17 0,441 62,76 54,113 56,76 31 15 46 170 B A03L17B050 A03L17

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 63 mm

Vhodné pre typy prevodoviek: AP110 / APK110 / AH110 / AD110 / PD110 / KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
2 20 0,39 48 42,441 44 26 15 41 133,334 A A02L20A063 A02L20
19,5 45,5 C A02L20C063
3 20 0,39 72 63,662 66 31 15 46 200 A A03L20A063 A03L20
19,5 50,5 C A03L20C063

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 80 mm

Vhodné pre typy prevodoviek: AP140 / APK140 / AH140 / AD140 / KH140

Mn z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
3 18 0,118 64 57,296 58 31 21,5 52,5 180 A A03L18A080 A03L18
C A03L18C080
20 0,39 72 63,662 66 31 21,5 52,5 200 A A03L20A080 A03L20
C A03L20C080
A A04L19A080
4 19 0,41 91,92 80,639 83,92 41 21,5 62,5 253,335 C A04L19C080 A04L19

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 125 mm

Vhodné pre typy prevodoviek: AP200 / APK200 / AH200 / AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
4 18 0,638 89,5 76,394 81,5 41 29 70 240 A A04L18A125 A04L18
C A04L18C125
20 0,19 94,4 84,883 86,4 41 29 70 266,667 A A04L20A125 A04L20
5 C A04L20C125
19 0,4 114,8 100,798 104,8 51 29 80 316,666 A A05L19A125 A05L19
C A05L19C125

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 140 / 145 mm

Vhodné pre typy prevodoviek: AP255 / APK255 / AH255 / AD255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
5 18 0,251 108 95,493 98 51 38 89 300 A A05L18A140 A05L18
B A05L18B140
C A05L18C145
19 0,4 114,8 100,798 104,8 51 38 89 316,667 A A05L19A140 A05L19
B A05L19B140
C A05L19C145
6 19 0,404 137,8 120,958 125,8 61 38 99 380 A A06L19A140 A06L19
B A06L19B140
C A06L19C145

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 160 / 166 mm

Vhodné pre typy prevodoviek: AP285 / APK285 / AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednávací kód
Sada Len pastorok
6 18 0,201 129 114,592 117 61 49 110 360 A A06L18A160 A06L18
B A06L18B160
C A06L18C166
19 0,404 137,8 120,958 125,8 61 49 110 380 A A06L19A160 A06L19
B A06L19B160
C A06L19C166
8 19 0,411 183,85 161,277 167,85 81 49 130 506,667 A A08L19A160 A08L19
B A08L19B160
C A08L19C166

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 200 mm

Vhodné pre typy prevodoviek: AP355 / APK355 / AH355

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Objednávací kód
Sada Len pastorok
8 15 0,355 149 127,324 133 81 50 131 400 A08L15A200 A08L15
19 0,411 183,85 161,277 167,85 81 50 131 506,667 A08L19A200 A08L19

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICA SKRUTIEK - Ø 250 mm

Vhodné pre typy prevodoviek: AP450 / APK450 / AH450

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Objednávací kód
Sada Len pastorok
10 14 0,523 179 148,545 159 101 62 163 466,667 A10L14A250 A10L14
18 0,426 219,5 190,986 199,5 101 62 163 600 A10L18A250 A10L18

(1) Počet zubov (2) Jednotkové posunutie (3) Priemer hlavovej kružnice (4) Priemer roztečnej kružnice (5) Priemer valivej kružnice (6) Dĺžka roztečnej kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

Konfigurátor pre návrh hrebeňov a pastorkov.

Pre získanie 3D modelu použite Konfigurátor.
