AT-LM/RM

Kužeľové špirálové prevodovky

  • materiál prevodovky AT nerezová oceľ
  • 10 možností usporiadania vstupného / výstupného hriadeľa vrát. dutého hriadeľa
  • 9 veľkostí: 65 mm až 280 mm
  • rozsah momentov 12 až 3200 Nm
  • široký rozsah prevodových pomerov do 500:1
  • vôľa v ozubení až 6 arc.min
  • mnoho patentovaných prvkov
  • tuhé mazivo pre celú životnosť
  • určené pre pracovný režim S3 – servoaplikácie (S1 po konzultácii)
  • certifikácia ATEX

Popis

Parametre

Rozmery

Konfigurátor

3D modely

Na stiahnutie

Dotaz na produkt

Kužeľová špirálová prevodovka AT-LM/RM je ideálne uhlové riešenie pre servoaplikácie. Prenáša vyľké krútiace momenty a má veľmi malú vôľu v ozubení. Dva protiľahlé hriadele je možné použiť ako vstup. Na výstupe je jeden hriadeľ na ľavej alebo pravej strane. Celonerezové prevedenie je veľmi kompaktné a odolné.

Prevodovky AT-LM/RM sú vhodné pre polohovacie aplikácie v pracovnom režime S3 (režim S1 po konzultácii).

  • Kužeľová špirálová prevodovka s ozubeným súkolím tvoreným 3 špirálovými kolesami. Obojstranne priechodný hriadeľ je možné použiť pre vstup a hriadele na ľavej alebo pravej strane pre výstup
  • Nerezové telo
  • Nerezový vstupný aj výstupný hriadeľ s perom alebo hladký
  • Kombinácia kužeľovej špirálovej a planétovej prevodovky
  • Výstupný moment
    • T2N: 12 Nm - 3200 Nm
  • Prevodové pomery
    • 1-stupňová: 1, 1.5, 2, 3, 4, 5
  • Malá vôľa v ozubení
    • 1-stupňová: ≤ 6 arcmin
  • Vysoká účinnosť
    • 1-stupňová: ≥ 98%
  • Jednoduchá montáž
  • Nízka hlučnosť
  • Kompaktné prevedenie
  •  Veľkosti:
    • AT065LM / AT075LM / AT090LM / AT110LM / AT140LM / AT170LM /AT210LM / AT240LM / AT280LM
    • AT065RM / AT075RM / AT090RM / AT110RM / AT140RM / AT170RM /AT210RM / AT240RM / AT280RM

Prevodovka spĺňa ATEX certifikáciu do prostredia s nebezpečenstvom výbuchu.



PARAMETRE

Model

 Stupeň Prevod1 AT065
LM/RM		 AT075
LM/RM		 AT090
LM/RM		 AT110
LM/RM		 AT140
LM/RM		 AT170
LM/RM		 AT210
LM/RM		 AT240
LM/RM		 AT280
LM/RM
Nominálny výstupný moment T2N Nm 1 1 25 45 78 150 360 585 1,300 2,150 3,200
Max. akceleračný moment T2B Nm 1 1 1.5 násobok nominálneho výstupného momentu T2N
Max. akceleračná vstupná rýchlsoť n1B rpm 1 1 7,500 6,500 5,500 4,500 3,500 3,000 2,200 2,000 1,700
Vôľa* arcmin 1 1 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
Max. radiálne zaťaženie F1rB2
Vstup d1		 N 1 1 700 950 1,450 2,100 2,700 3,800 7,800 9,600 10,500
Max. radiálne zaťaženie F2rB3
Výstup d2		 N 1 1 900 1,100 1,700 2,700 4,800 6,600 11,500 16,000 18,000
Max. axiálne zaťaženie F1aB2
Vstup d1		 N 1 1 350 425 725 1,050 1,350 1,900 3,900 4,800 5,250
Max. axiálne zaťaženie F2aB3
Výstup d2		 N 1 1 450 550 850 1,350 2,400 3,300 5,750 8,500 9,000
Životnosť hodín 1 1 20,000*
Účinnosť % 1 1 ≥ 98 %
Hmotnosť kg 1 1 3.5 5.6 9.0 15.2 24.1 42.4 81.4 122.0 190.9
Prevádzková teplota ºC 1 1 -10ºC ~ +90ºC
Mazivo 1 1 Syntetické mazivo, ISO VG 150
Hlučnosť
(n1=1500 ot/min, bez zaťaženia)		 dB(A) 1 1 ≤68 ≤70 ≤74 ≤76 ≤77 ≤78 ≤80 ≤82 ≤83

1. Prevod ( i=N vstup / N výstup )
2. Na stred vstupného hriadeľa pri 100 ot/min
3. Na stred výstupného hriadeľa pri 100 ot/min
* Pri kontinuálnom zaťažení bude životnosť menšia ako 10 000 hodín
* Vôľa je meraná ako 2% nominálneho výstupného momentu T2N



Smer otáčania

draairichting-at-lm

draairichting-at-rm



ZOTRVAČNOSŤ

Model

 Stupeň Prevod1 AT065L1
AT065R1		 AT075L1
AT075R1		 AT090L1
AT090R1		 AT110L1
AT110R1		 AT140L1
AT140R1		 AT170L1
AT170R1		 AT210L1
AT210R1		 AT240L1
AT240R1		 AT280L1
AT280R1
Hodnota zotrvačnosti J1 kg*cm2  1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12

ROZMERY

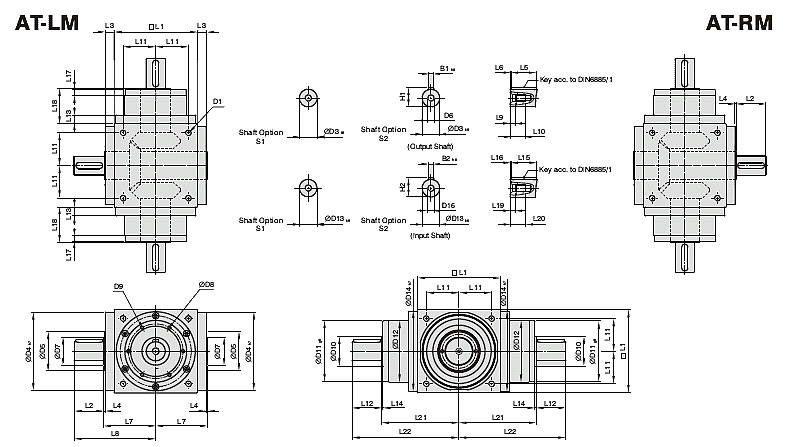

AT-LM/RM rada, 1-stupňová

kuzelova-prevodovka-at-lm



AT065LM
AT065RM		 AT075LM
AT075RM		 AT090LM
AT090RM		 AT110LM
AT110RM		 AT140LM
AT140RM		 AT170LM
AT170RM		 AT210LM
AT210RM		 AT240LM
AT240RM		 AT280LM
AT280RM
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D8 53 62 76 95 92 114 142 160 176
D9 4xM4xL7 4xM5xL8 4xM5xL8 6xM6xL10 6xM6xL10 6xM8xL12.5 6xM8xL12.5 6xM8xL12.5 6xM10xL15
D10 15.4 20.4 25.8 35.8 49.8 59.3 79.3 92.3 102.3
D11 g6 62.9 72.9 87 107 103 127 158 178 198
D12 62 72 86 106 104 128 160 180 200
D13 k6 13 16 18 22 32 40 50 55 60
D14 h7 63 73 88 108 135 165 205 235 275
D16 M4 M5 M5 M8 M12 M16 M16 M16 M20
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L12 19.5 30 35 40 50 60 75 85 110
L13 13 15 15 15 15 15 20 25 25
L14 2 2 2 2 2 2 2 2 2
L15 16 25 28 32 45 50 70 80 100
L16 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L17 6 8 8 8 10 10 10 10 10
L18 43 52.5 55 60 60 70 90 105 120
L19 4.5 4.8 4.8 7.2 10 12 12 12 15
L20 10 12.5 12.5 19 28 36 36 36 42
L21 75.5 90 100 115 130 155 195 225 260
L22 95 120 135 155 180 215 270 310 370
B1 h9 5 5 6 6 10 12 14 16 18
B2 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64
H2 15 18 20.5 24.5 35 43 53.5 59 64

Konfigurátor 3D modelov podľa typu motora

Vyššie uvedené 3D modely sú s náhodne vygenerovanou motorovou prírubou. Pre vygenerovanie 3D modelu podľa typu motora použite náš Konfigurátor.
